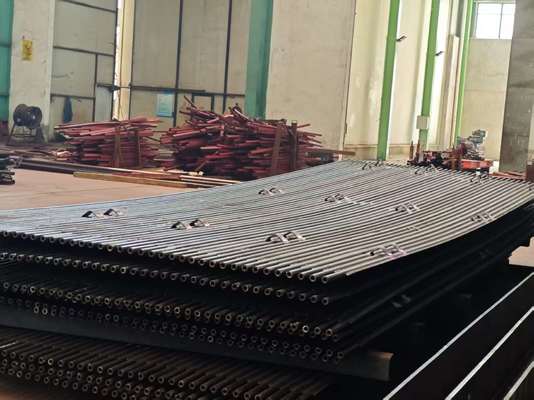

แผงผนังน้ำที่ปรับแต่งได้ตามมาตรฐาน ASTM สำหรับส่วนการระเหยของหม้อไอน้ำถ่านหิน

แผงผนังน้ำที่ปรับแต่งได้ตามมาตรฐาน ASTM สำหรับส่วนการระเหยของหม้อไอน้ำถ่านหิน

ผนังเมมเบรนของหม้อไอน้ำคืออะไร?

มันคือโครงสร้างแผงเชื่อมที่ท่อเชื่อมต่อกันด้วยเมมเบรนเหล็กเพื่อสร้างผนังเตาหลอมที่กันแก๊สรั่ว

บทนำ

จุดแข็งของผนังน้ำเมมเบรน

(1) รับประกันการปิดผนึกของผนังเตาหลอมและลดการรั่วไหลของอากาศในห้องเผาไหม้

(2) การตระหนักถึงการระบายความร้อนด้วยน้ำเต็มรูปแบบในห้องเผาไหม้เป็นประโยชน์ในการป้องกันการจับตัวเป็นก้อนภายใต้สภาวะการเผาไหม้ที่รุนแรง

(3) สามารถลดเวลาในการระบายความร้อนของการเริ่มต้นและปิดเครื่องของหม้อไอน้ำได้เนื่องจากความจุในการกักเก็บความร้อนขนาดเล็ก การเพิ่มขึ้นของอุณหภูมิอย่างรวดเร็ว และการระบายความร้อนอย่างรวดเร็วในห้องเผาไหม้

(4) ผนังเตาหลอมแบบวางท่อมีความเหมาะสม ซึ่งช่วยลดภาระของโครงหม้อไอน้ำได้อย่างมาก และสะดวกสำหรับการแขวนและการยก

(5) เมื่อเทียบกับชนิดท่อเปลือย ความสามารถในการดูดซับความร้อนของท่อจะดีขึ้น

(6) ช่วยปรับปรุงระดับการประกอบชิ้นส่วนของหม้อไอน้ำ อำนวยความสะดวกและลดภาระงานในการติดตั้ง

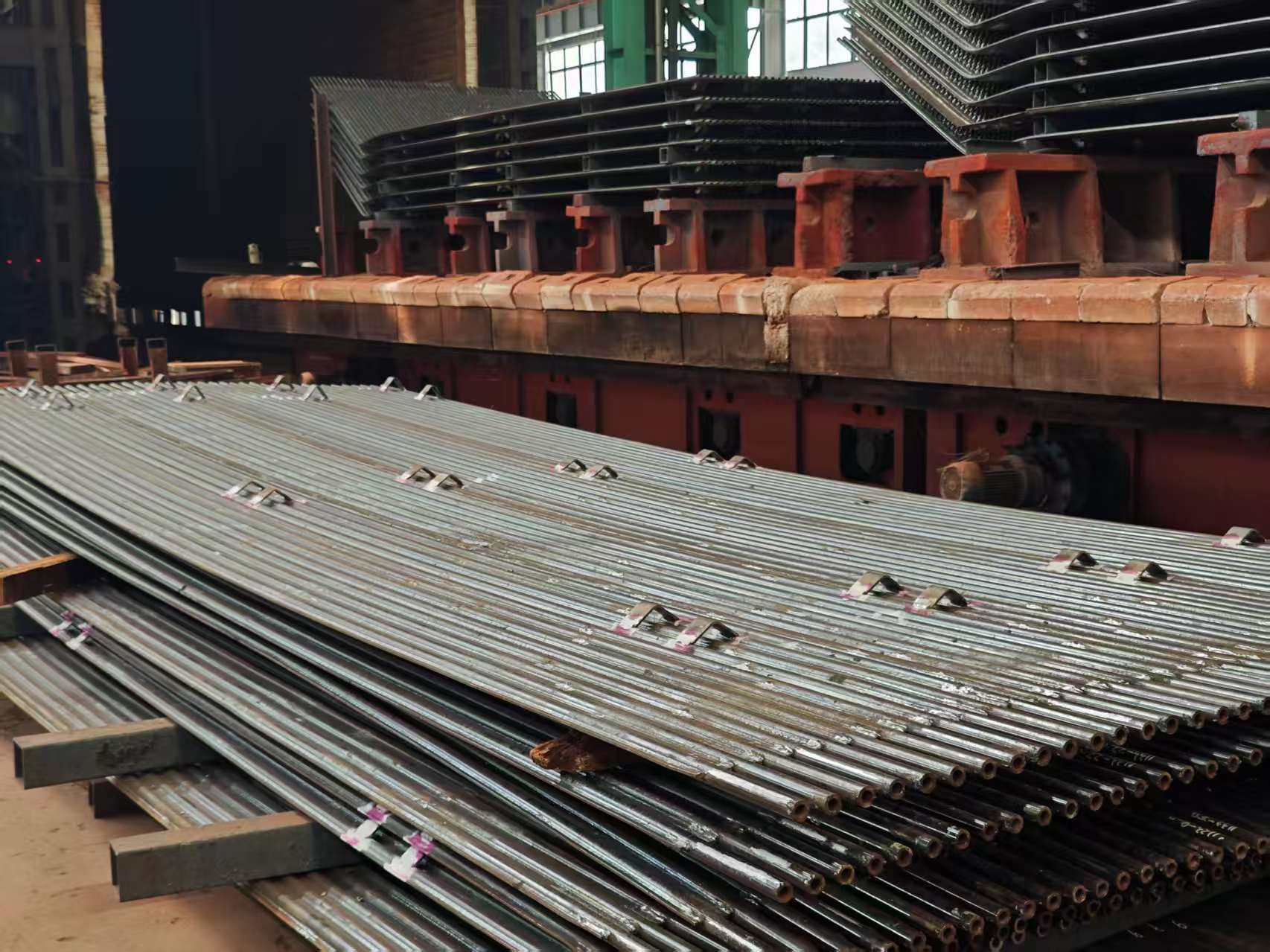

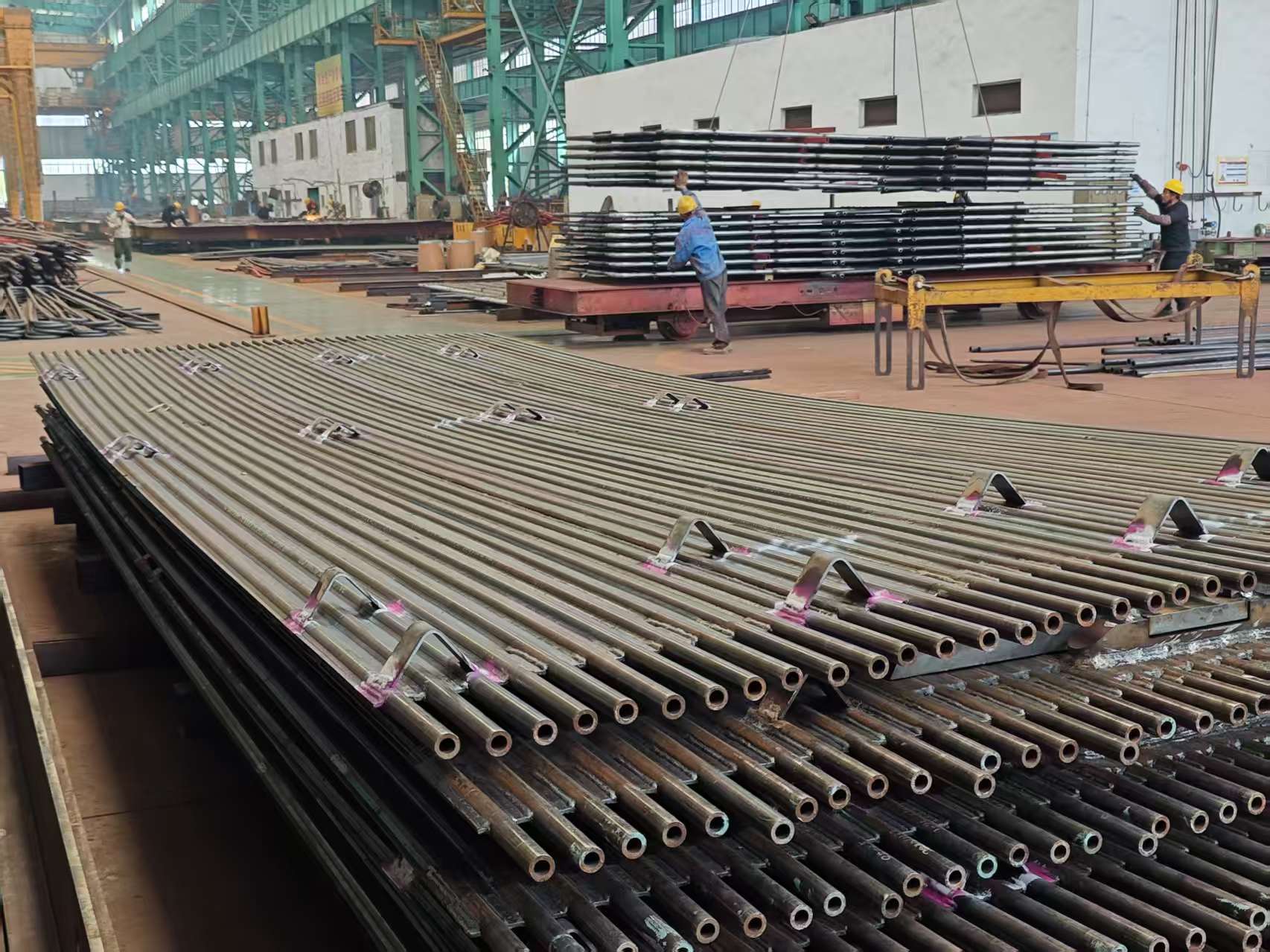

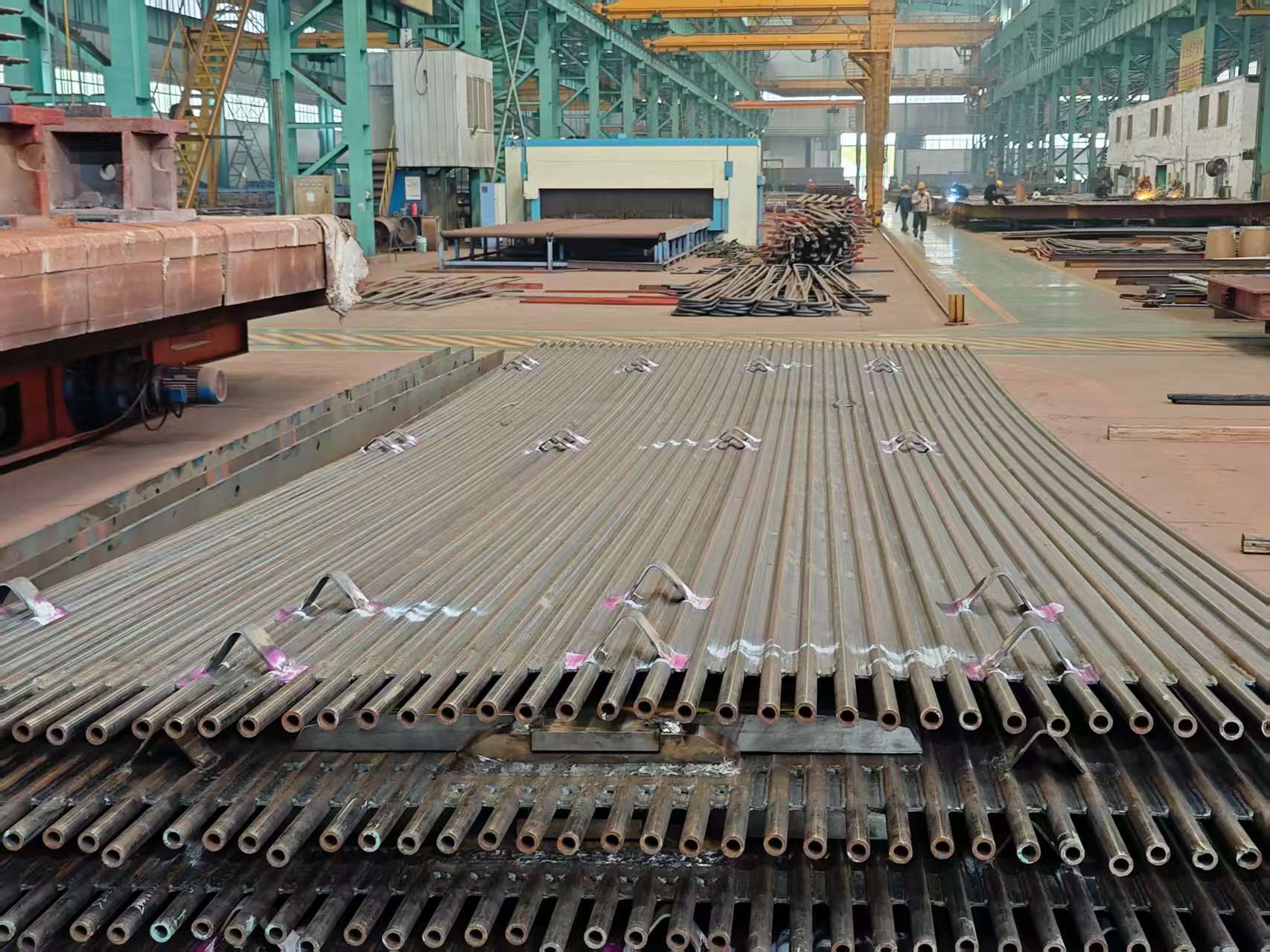

• แผงผนังน้ำของหม้อไอน้ำเมมเบรน:เชื่อมจุดท่อครีบรีดจำนวนมากเข้ากับพื้นผิวทำความร้อนแบบรวมที่ปิดสนิท ซึ่งช่วยปรับปรุงความแน่นหนาของเตาหลอมและลดการรั่วไหลของอากาศ
• ท่อผนังน้ำแบบมีเดือย:เชื่อมหมุดที่มีความยาว 20 ถึง 25 มม. และเส้นผ่านศูนย์กลาง 6 ถึง 12 มม. บนท่อผนังน้ำ จากนั้นใช้พลาสติกทนไฟโครมเมียมเพื่อลดการดูดซับความร้อนของแผงผนังน้ำ และเพิ่มอุณหภูมิในโซนการเผาไหม้ เหมาะสำหรับสถานการณ์ที่ยากต่อการจุดไฟให้กับเชื้อเพลิง รวมถึงเตาหลอมแบบแตะตะกรันเฉพาะ
• แผงผนังน้ำของหม้อไอน้ำแบบท่อธรรมดา:ประกอบด้วยท่อเหล็กไร้รอยต่อทั้งแถว โครงสร้างที่ง่ายที่สุด
• ท่อผนังน้ำติดผนัง:ฝังอยู่ในผนังด้านในของผนังเตาหลอม การดูดซับความร้อนด้านเดียว
• แผงผนังน้ำแบบให้ความร้อนสองด้าน:ติดตั้งอยู่ตรงกลางของเตาหลอมหม้อไอน้ำขนาดใหญ่ ซึ่งแบ่งออกเป็นสองส่วนที่เป็นอิสระจากกัน และทั้งสองด้านได้รับความร้อน
