ท่อประหยัดหม้อทนทานสําหรับก๊าซควันความร้อนสูง
Product Details
| น้ํามัน: | ถ่านหิน / แก๊ส / เชื้อเพลิงเป็นเชื้อเพลิง, น้ำร้อน | ขนาด: | ปรับแต่ง |
|---|---|---|---|
| รายละเอียด: | การตรวจสอบ ASME | ขนาดของท่อ: | 38.1*32 |
| การวาดภาพ: | ปรับแต่ง | คําสําคัญ: | เครื่องประหยัดหม้อไอน้ำ |
| วัสดุ: | เหล็กกล้าคาร์บอน / เหล็กกล้าไร้สนิม | การใช้งาน: | โรงไฟฟ้า/หม้อไอน้ำ CFB |
| เน้น |
หลอดประหยัดหม้อทนทาน,ท่อประหยัดเครื่องปั่นอุณหภูมิสูง,ท่อประหยัดเครื่องปั่นแก๊สควัน |
||
Product Description
ท่อประหยัดพลังงานหม้อไอน้ำทนทานสำหรับก๊าซไอเสียอุณหภูมิสูง
อะไรคือหน้าที่หลักของเครื่องประหยัดพลังงาน?
กู้คืนความร้อนเหลือทิ้งจากก๊าซไอเสียเพื่ออุ่นน้ำป้อนล่วงหน้า ปรับปรุงประสิทธิภาพ 5-10%
รายละเอียดสินค้า

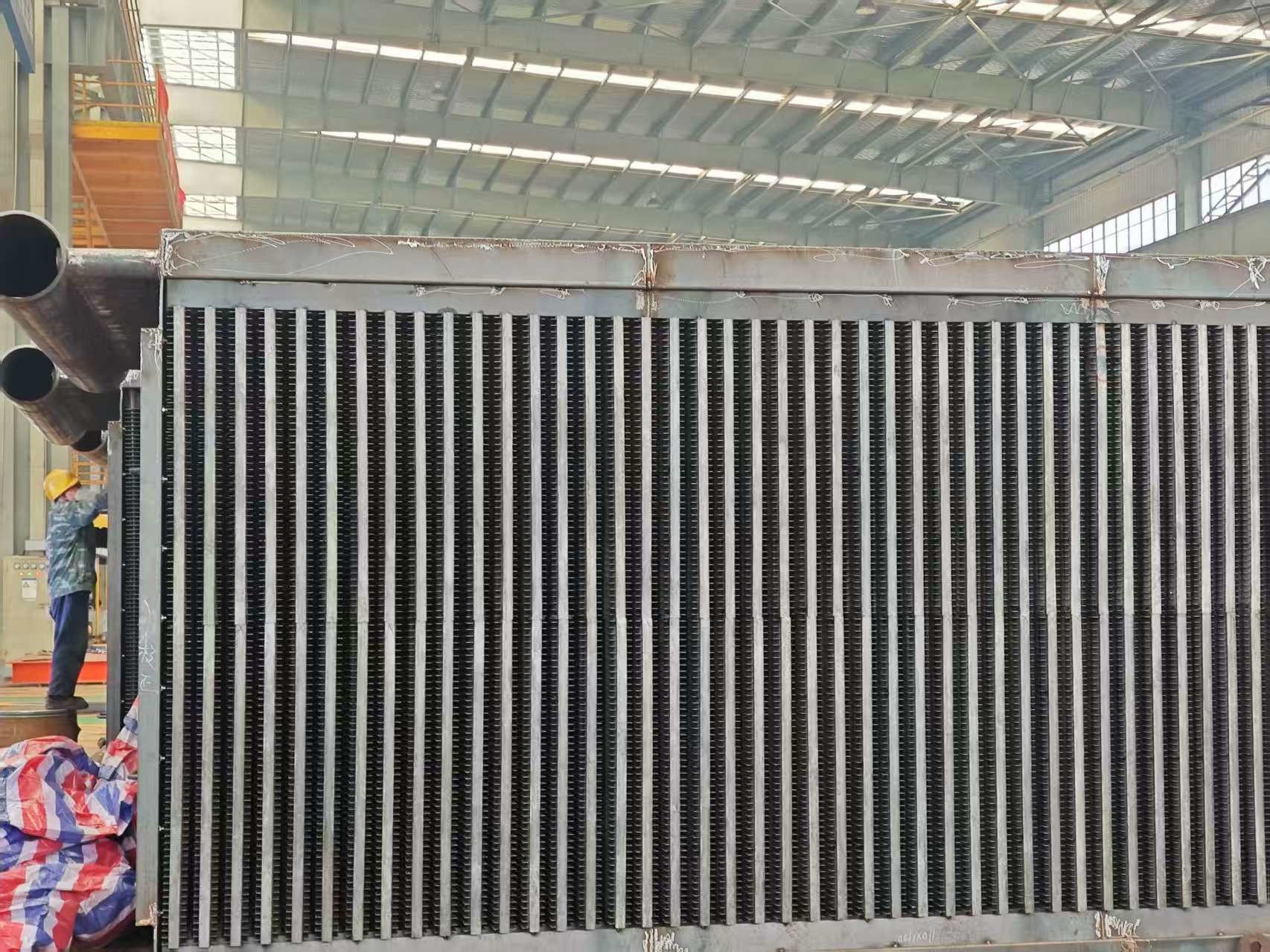

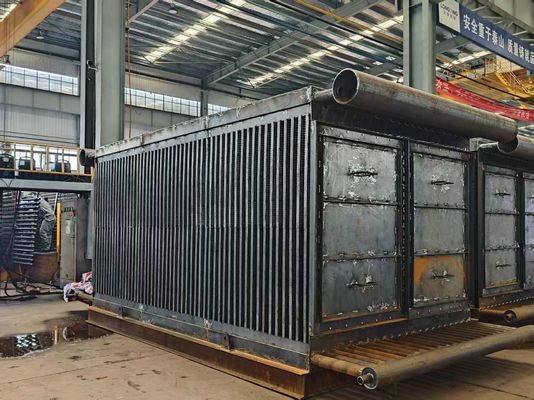

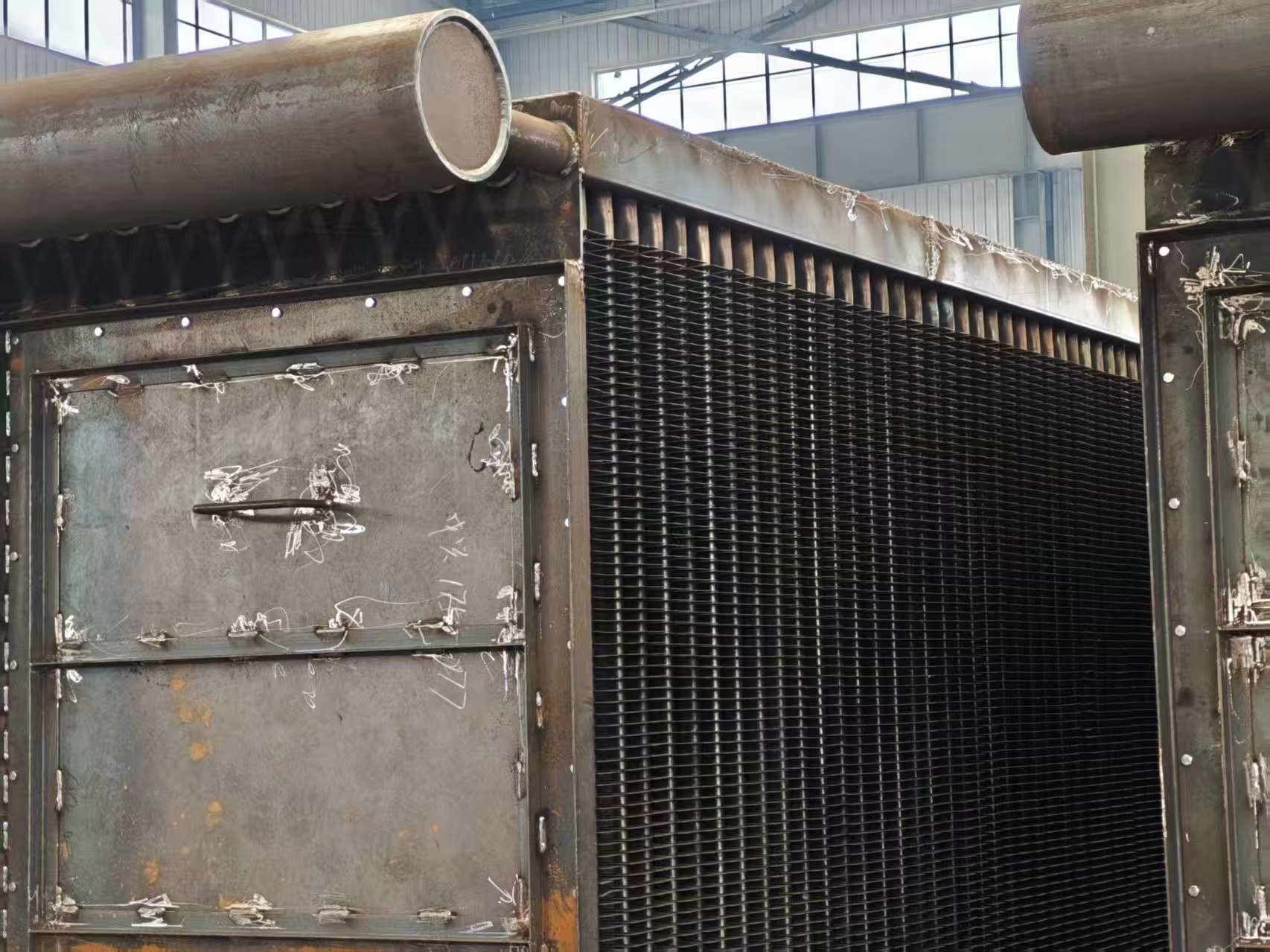

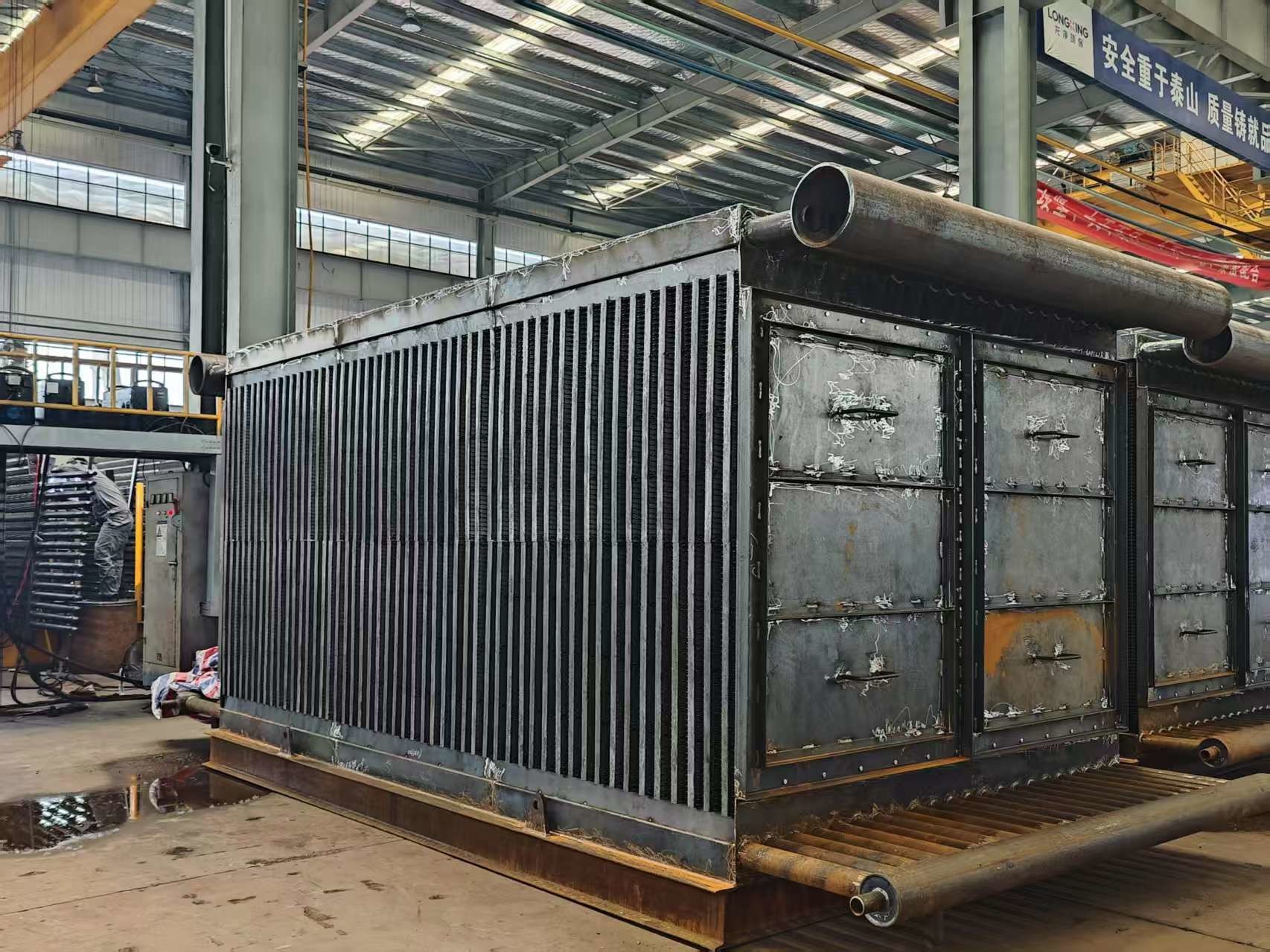

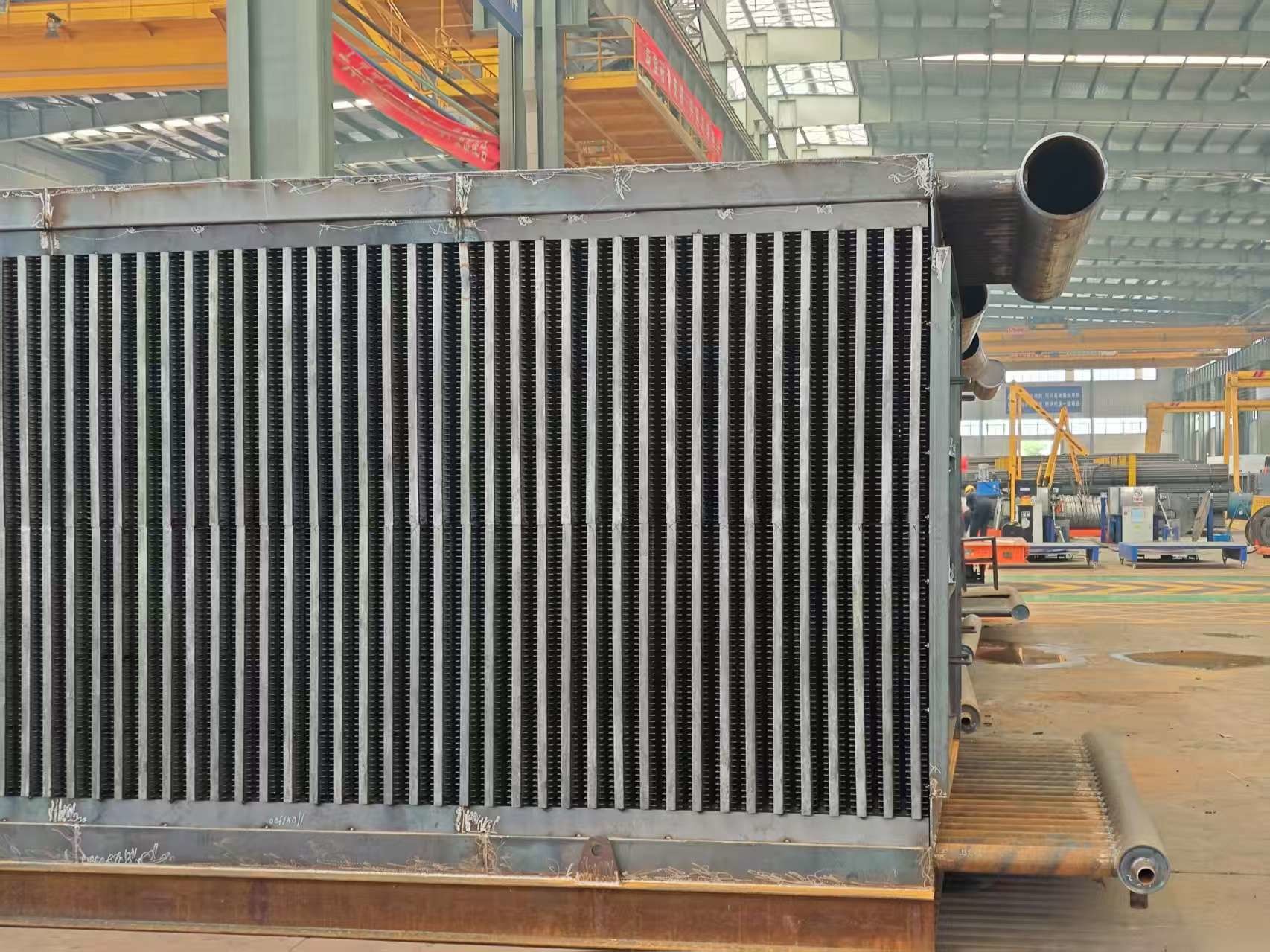

เครื่องประหยัดพลังงานหม้อไอน้ำ ในฐานะที่เป็นอุปกรณ์แลกเปลี่ยนความร้อนแบบมีครีบ - ท่อ - เป็นหลัก ทำหน้าที่ให้ความร้อนแก่ของเหลว (น้ำในหลายกรณี) โดยเฉพาะอย่างยิ่ง กระบวนการให้ความร้อนมักจะหยุดก่อนที่ของเหลวจะถึงจุดเดือด ความสามารถในการผลิตของเราครอบคลุมเครื่องประหยัดพลังงานหม้อไอน้ำสามประเภทที่แตกต่างกัน: เครื่องประหยัดพลังงานแบบท่อเปล่า เครื่องประหยัดพลังงานแบบท่อมีครีบ H และเครื่องประหยัดพลังงานแบบท่อมีครีบเกลียว เครื่องประหยัดพลังงานแบบท่อมีครีบ H ซึ่งเป็นหน่วยแลกเปลี่ยนความร้อนที่มีประสิทธิภาพสูง สร้างจากท่อมีครีบ H
ข้อมูลจำเพาะ
| คำอธิบาย | เครื่องประหยัดพลังงานหม้อไอน้ำ |
| วัสดุ | เหล็กอัลลอย, เหล็กกล้าคาร์บอน, SA210C, SA213T22, ฯลฯ |
| มาตรฐานวัสดุ | ASTM, EN หรือ ISO ฯลฯ |
| ขนาด | การปรับแต่ง |
| น้ำหนัก |
ขั้นต่ำ: 10 ตัน สูงสุด: 1000 ตัน |
| กระบวนการหลอม: | EF+LF + VD |
| กระบวนการ | วัสดุ→แท่งเหล็ก → การรีดร้อน/เย็น→ การอบชุบ (การทำให้เป็นมาตรฐาน + การอบคืนตัว) → การตรวจสอบ → การตัดเฉือนหยาบ→UT → การอบชุบความร้อนครั้งที่ 2 → การตัดเฉือนขั้นสุดท้าย → การตรวจสอบ |
| มาตรฐาน UT | ASTM A388 หรือ EN10228, ฯลฯ |
ข้อมูลจำเพาะทางเทคนิค
โครงสร้างวัสดุ
ประกอบด้วยท่อครีบเกลียว ชุดหัวเข้าและออก โค้ง กรอบ และอุปกรณ์เสริมอื่นๆ
การจัดเรียงโครงสร้าง
การจัดเรียงแบบเรียงแถว/แบบสลับ
ฟังก์ชัน
(1) การรวมระบบและพลังงานความร้อนร่วมกัน
เครื่องประหยัดพลังงานทำงานเป็นส่วนประกอบเสริมที่สำคัญภายในระบบผลิตไอน้ำ ทำงานร่วมกับหม้อไอน้ำ เมื่อออกจากกระบอกสูบเครื่องยนต์ผ่านวาล์วไอเสีย ก๊าซไอเสียที่มีอุณหภูมิสูงจะถูกนำไปยังหม้อไอน้ำก่อน ที่นี่ พวกมันถ่ายโอนพลังงานความร้อนไปยังน้ำ เริ่มต้นการผลิตไอน้ำหลัก ซึ่งเป็นขั้นตอนพื้นฐานในการเปลี่ยนพลังงาน
(2) การกู้คืนความร้อนเหลือทิ้ง
หลังจากผ่านหม้อไอน้ำ ก๊าซไอเสียจะไหลเข้าสู่เครื่องประหยัดพลังงาน การใช้กลไกการแลกเปลี่ยนความร้อนขั้นสูง เครื่องประหยัดพลังงานจะดึงพลังงานความร้อนที่เหลือจากก๊าซเหล่านี้ ทำให้น้ำป้อนร้อนขึ้นก่อนเข้าสู่หม้อไอน้ำ การใช้ความร้อนแบบสองขั้นตอนนี้ไม่เพียงแต่ช่วยเพิ่มประสิทธิภาพการผลิตไอน้ำเท่านั้น แต่ยังช่วยลดความต้องการพลังงานหลักของหม้อไอน้ำ ซึ่งช่วยเพิ่มประสิทธิภาพการใช้เชื้อเพลิง
(3) พลวัตการเพิ่มประสิทธิภาพ
โดยหลักแล้ว เครื่องประหยัดพลังงานทำหน้าที่เป็นระบบกู้คืนความร้อนเหลือทิ้ง โดยนำพลังงานความร้อนที่มิฉะนั้นจะสูญเสียไปกับสิ่งแวดล้อมกลับมาใช้ใหม่ ด้วยการอุ่นน้ำป้อนหม้อไอน้ำล่วงหน้า ซึ่งเป็นหน้าที่หลักในแอปพลิเคชันส่วนใหญ่ เครื่องประหยัดพลังงานจึงบรรลุวัตถุประสงค์หลักสองประการ:
ความหลากหลาย
เครื่องประหยัดพลังงานหม้อไอน้ำอรรถประโยชน์
| 1 | HDB ผลิตเครื่องประหยัดพลังงานสำหรับหม้อไอน้ำอรรถประโยชน์ ซึ่งรวมถึงหม้อไอน้ำที่ใช้เชื้อเพลิงจากถ่านหิน ไม้ น้ำมัน หรือเชื้อเพลิงแข็งอื่นๆ เพื่อผลิตกระแสไฟฟ้าจากไอน้ำแรงดันสูงของหม้อไอน้ำ |
| 2 | เครื่องประหยัดพลังงานเหล่านี้มักจะตั้งอยู่ในส่วนหลังของหม้อไอน้ำและวางในแนวตั้งโดยให้ท่อวิ่งในแนวนอน น้ำป้อนหม้อไอน้ำไหลผ่านวงจรเครื่องประหยัดพลังงานในทิศทางตรงกันข้ามกับการไหลของก๊าซ (เรียกว่าการไหลทวน) |
| 3 | โดยทั่วไปจะใช้ท่อเปลือยเพื่อลดการเปรอะเปื้อนของเถ้า แต่ OEM หม้อไอน้ำบางรายออกแบบเครื่องประหยัดพลังงานด้วยท่อมีครีบ ไม่ว่าจะเป็นแบบเกลียวหรือแบบครีบยาว |
| 4 | HDB สามารถผลิตองค์ประกอบเครื่องประหยัดพลังงานได้ทั้งแบบท่อเปลือย แบบมีครีบเกลียว หรือแบบครีบยาว และหากคุณต้องการ ออกแบบหน่วยของคุณใหม่เป็นท่อประเภทอื่น HDB ยังสามารถผลิตหัวเปลี่ยนสำหรับเครื่องประหยัดพลังงานหม้อไอน้ำอรรถประโยชน์ทั้งหมดได้ |
เครื่องประหยัดพลังงานหม้อไอน้ำแบบแพ็คเกจ
| 1 | HDB มีความสามารถในการผลิตที่ไม่เหมือนใคร ซึ่งวิศวกร Optimus ใช้ประโยชน์อย่างเต็มที่เมื่อออกแบบเครื่องประหยัดพลังงานและเครื่องทำความร้อนยิ่งยวดของโรงงานกรดกำมะถัน |
| 2 | บ่อยครั้ง สิ่งนี้ช่วยให้หน่วย Optimus สามารถกำหนดค่าเพื่อประสิทธิภาพการถ่ายเทความร้อนที่สูงขึ้น ซึ่งส่งผลให้ต้องการพื้นที่ผิวลดลง และส่งผลให้ผลิตภัณฑ์มีราคาถูกลง |
| 3 | HDB ใช้ความสามารถในสถานที่เพื่อทำครีบและดัดท่อ ตัดเฉือนและผลิตหัวเจาะแผ่นท่อ ตัดและเตรียมวัสดุตัวเรือนทั้งหมด และทำการเชื่อมส่วนแรงดันและตัวเรือนทั้งหมด |
| 4 | สิ่งนี้ทำให้ HDB ควบคุมลำดับและตารางการผลิตได้มากขึ้น ซึ่งช่วยให้เราบรรลุสถิติที่น่าทึ่งของประสิทธิภาพการส่งมอบตรงเวลา |
เกณฑ์การผลิตและการยอมรับ
| · | JB/T6512 "หม้อไอน้ำพร้อมเทคโนโลยีการผลิตท่อครีบเกลียวเชื่อมความถี่สูง" |
| · | HG/T3181 "ท่อครีบเกลียวเชื่อมความถี่สูง" |
| · | JB/T6511 "เงื่อนไขทางเทคนิคการทดสอบท่อมีครีบเกลียว" |
| · | JB1611 "เงื่อนไขการประกอบกล่องท่อหม้อไอน้ำ" |
| · | JB/T1612 "เงื่อนไขการผลิตแรงดันหม้อไอน้ำ" |
| · | JB16I3 "เงื่อนไขการเชื่อมชิ้นส่วนแรงดันหม้อไอน้ำ" |
*หมายเหตุ: HD BOILER สามารถสั่งทำเครื่องประหยัดพลังงานชนิดพิเศษได้ตามความต้องการของลูกค้า
เครื่องประหยัดพลังงาน HRSG
| 1 | เครื่องประหยัดพลังงานสำหรับโมดูล HRSG ในปัจจุบันได้รับการกำหนดค่าด้วยท่อครีบที่แขวนในแนวตั้ง HDB ได้ผลิตขดลวดเครื่องประหยัดพลังงานสำหรับบริษัท OEM HRSG เกือบทั้งหมด และเข้าใจคุณสมบัติเฉพาะของแต่ละบริษัท |
| 2 | ในหลายกรณี ยูทิลิตี้ต้องการอัปเกรดเครื่องประหยัดพลังงานจากเหล็กกล้าคาร์บอนธรรมดาเป็นวัสดุอัลลอยเพื่อช่วยต้านทานการกัดกร่อนที่เร่งด้วยการไหล (FAC) ภายในหัวและข้อศอกท่อ |
| 3 | HDB เป็นร้านค้าครบวงจรสำหรับการผลิตเครื่องประหยัดพลังงาน เนื่องจากเราเตรียมวัสดุทั้งหมดและทำการเชื่อมส่วนแรงดันและสิ่งที่แนบมาทั้งหมด ตั้งแต่การทำครีบท่อครีบ การผลิตหัว และการประกอบชุดขดลวด |
เครื่องแลกเปลี่ยนความร้อนภายใน
1. การทำความเย็นยิ่งยวดอาจเกิดขึ้นได้จากการให้ความร้อนยิ่งยวดแก่ก๊าซที่ออกจากเครื่องระเหยและมุ่งหน้าไปยังคอมเพรสเซอร์ก๊าซ
2. ระบบเหล่านี้จะดึงความร้อนออกจากท่อของเหลว แต่จะทำให้การดูดของคอมเพรสเซอร์ก๊าซร้อนขึ้น
3. นี่เป็นวิธีแก้ปัญหาทั่วไปมากเพื่อให้แน่ใจว่าก๊าซไปถึงคอมเพรสเซอร์และของเหลวไปถึงวาล์ว
4. นอกจากนี้ยังช่วยให้ใช้เครื่องแลกเปลี่ยนความร้อนได้สูงสุด เนื่องจากช่วยลดส่วนของเครื่องแลกเปลี่ยนความร้อนที่ใช้ในการเปลี่ยนอุณหภูมิของของเหลว และเพิ่มปริมาณที่สารทำความเย็นเปลี่ยนเฟส
