ASME SA192 ท่อระบายกระจกกระจกกระจกกระจก
Product Details
| ชื่อผลิตภัณฑ์: | เครื่องประหยัดหม้อไอน้ำ | วัสดุ: | เหล็กคาร์บอน |
|---|---|---|---|
| โครงสร้าง: | การเชื่อมต่อท่อเปลือย | ความดัน: | แรงดันต่ำ/สูง |
| สี: | ปรับแต่ง | ช่วงของการใช้งาน: | สถานีไฟฟ้า, อุตสาหกรรม |
| น้ํามัน: | ถ่านหิน / แก๊ส / เชื้อเพลิงเป็นเชื้อเพลิง, น้ำร้อน | ประหยัดพลังงาน: | สำคัญ |
| เน้น |
ASME SA192 ท่อระบายกระบอก,ท่อปีกระบอบที่มีประสิทธิภาพสูง,ท่อปีกระบายทรงกลมที่กําหนดเอง |
||
Product Description

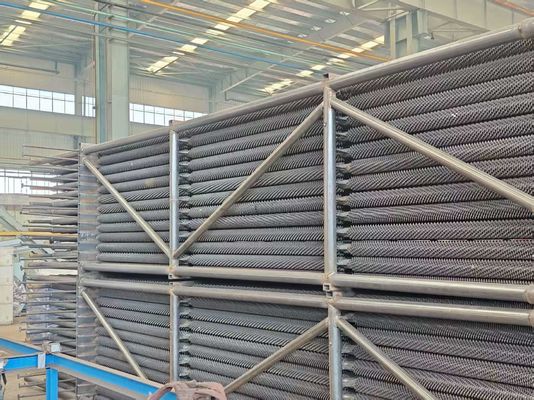

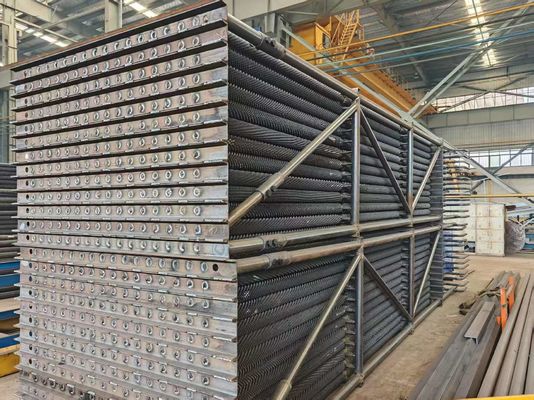

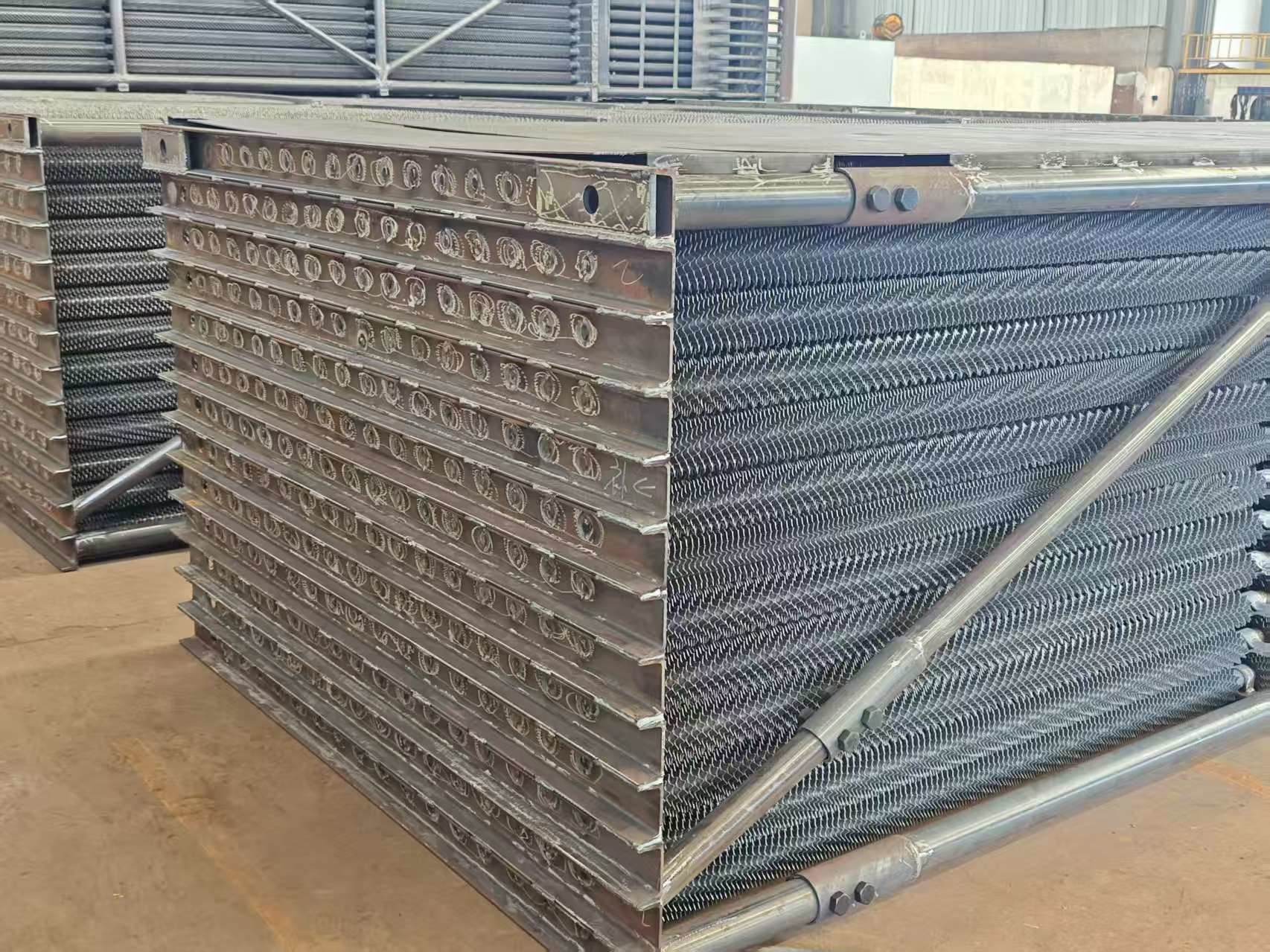

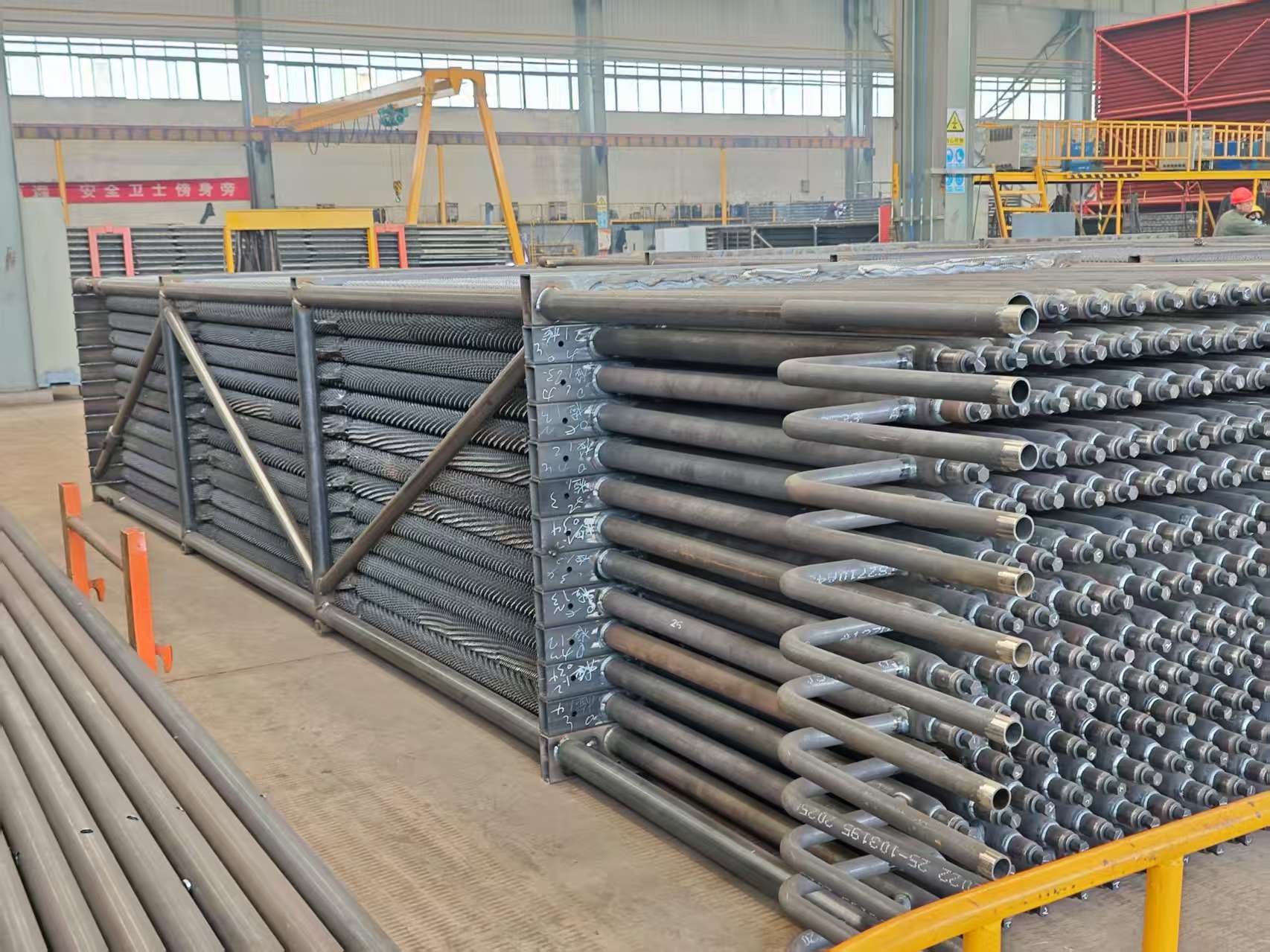

ASME SA192 ท่อครีบเกลียว - ประสิทธิภาพสูงแบบกำหนดเอง
การคำนวณการปรับปรุงประสิทธิภาพ?
ทุกๆ การอุ่นน้ำป้อน 20°C ≈ ประหยัดเชื้อเพลิง 1%
บทนำผลิตภัณฑ์
เราสามารถผลิตเครื่องประหยัดพลังงานหม้อไอน้ำได้สามประเภท ได้แก่ เครื่องประหยัดพลังงานท่อเปล่า เครื่องประหยัดพลังงานท่อครีบ H และเครื่องประหยัดพลังงานท่อครีบเกลียว เครื่องประหยัดพลังงานท่อครีบ H เป็นเครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงซึ่งประกอบด้วยท่อครีบ H
เมื่อเทียบกับเครื่องประหยัดพลังงานท่อเปล่า เครื่องประหยัดพลังงานท่อครีบ H สามารถขยายพื้นที่แลกเปลี่ยนความร้อนและลดจำนวนท่อได้ นอกจากนี้ยังสามารถเพิ่มพื้นที่การไหลของก๊าซไอเสียเพื่อลดความเร็วการไหลของก๊าซไอเสียและการขัดสี
ท่อครีบ H สามารถทำเป็นท่อครีบ H คู่ได้ โดยมีความแข็งแกร่งสูงเพื่อให้พอดีกับแถวท่อยาว
เครื่องประหยัดพลังงานครีบเกลียวเป็นอุปกรณ์ถ่ายเทความร้อนที่ออกแบบใหม่ ประกอบด้วยท่อครีบเกลียวเพื่อเอาชนะการขัดสีอย่างรุนแรงและอายุการใช้งานที่สั้น
ฟังก์ชัน
1. ดูดซับความร้อนจากก๊าซอุณหภูมิสูง ลดอุณหภูมิก๊าซไอเสีย ลดการใช้ก๊าซ ประหยัดเชื้อเพลิง
2. น้ำป้อนจะถูกทำให้ร้อนในเครื่องประหยัดพลังงานก่อนเข้าสู่ดรัมไอน้ำ ดังนั้นจึงลดการดูดซับความร้อนของน้ำป้อนที่พื้นผิวความร้อน ซึ่งสามารถใช้เครื่องประหยัดพลังงานแทนพื้นผิวความร้อนจากการระเหยที่มีราคาแพงและประหยัดค่าใช้จ่าย
3. เครื่องประหยัดพลังงานเพิ่มอุณหภูมิน้ำป้อน เมื่อน้ำป้อนเข้าสู่ดรัมไอน้ำ ความเบี่ยงเบนของอุณหภูมิผนังจะลดลง ความเค้นจากความร้อนจะลดลงตามไปด้วยและยืดอายุการใช้งานของดรัม
ข้อมูลจำเพาะ
| คำอธิบาย | เครื่องประหยัดพลังงานหม้อไอน้ำ |
| วัสดุ | เหล็กอัลลอย (SA213T22), เหล็กกล้าคาร์บอน (SA210C) ฯลฯ |
| มาตรฐานวัสดุ | ASTM, EN หรือ ISO ฯลฯ |
| ขนาด | การปรับแต่ง |
| น้ำหนัก | ขั้นต่ำ: 10 ตัน สูงสุด: 200 ตัน |
|
การผลิต กระบวนการ |
วัสดุ → แท่ง → การรีดร้อน/เย็น → การอบชุบด้วยความร้อน (การทำให้เป็นมาตรฐาน + การแบ่งเบาบรรเทา) → การตรวจสอบ → การดัดท่อ → การประกอบ → การตรวจสอบ → RT → การอบชุบด้วยความร้อน (การอบอ่อน) → การทดสอบแรงดันไฮดรอลิก → การทาสี → การบรรจุ |
ข้อมูลจำเพาะทางเทคนิค
1. โครงสร้างการก่อสร้าง
ประกอบด้วยท่อครีบชนิด H จำนวนมาก ส่วนหัวของทางเข้าและทางออก งอ กรอบ และอุปกรณ์เสริมอื่นๆ
2. การจัดเรียงโครงสร้าง
การจัดเรียงแบบเรียงแถว / แบบสลับ
ความหลากหลาย
เครื่องประหยัดพลังงานหม้อไอน้ำยูทิลิตี้
| 1 | HDB ผลิตเครื่องประหยัดพลังงานสำหรับหม้อไอน้ำยูทิลิตี้ ซึ่งรวมถึงหม้อไอน้ำที่ใช้เชื้อเพลิงจากถ่านหิน ไม้ น้ำมัน หรือเชื้อเพลิงแข็งอื่นๆ เพื่อผลิตกระแสไฟฟ้าจากไอน้ำแรงดันสูงของหม้อไอน้ำ |
| 2 | เครื่องประหยัดพลังงานเหล่านี้มักจะตั้งอยู่ในช่องทางด้านหลังของหม้อไอน้ำและวางแนวโดยให้ท่อวิ่งในแนวนอน น้ำป้อนหม้อไอน้ำไหลผ่านวงจรเครื่องประหยัดพลังงานในทิศทางตรงกันข้ามกับการไหลของก๊าซ (เรียกว่าการไหลทวน) |
| 3 | โดยทั่วไปจะใช้ท่อเปล่าเพื่อลดการเปรอะเปื้อนของเถ้า แต่ OEM หม้อไอน้ำบางรายออกแบบเครื่องประหยัดพลังงานด้วยท่อครีบ ไม่ว่าจะเป็นแบบเกลียวหรือแบบครีบยาว |
| 4 | HDB สามารถผลิตส่วนประกอบเครื่องประหยัดพลังงานได้ทั้งแบบท่อเปล่า ท่อครีบเกลียว หรือท่อครีบยาว และหากคุณต้องการ ให้ปรับปรุงหน่วยของคุณใหม่เป็นท่อประเภทอื่น HDB ยังสามารถผลิตส่วนหัวทดแทนสำหรับเครื่องประหยัดพลังงานหม้อไอน้ำยูทิลิตี้ทั้งหมดได้ |
เครื่องประหยัดพลังงาน HRSG
| 1 | เครื่องประหยัดพลังงานสำหรับโมดูล HRSG ในปัจจุบันได้รับการกำหนดค่าด้วยท่อครีบที่แขวนในแนวตั้ง HDB ได้ผลิตขดลวดเครื่องประหยัดพลังงานสำหรับบริษัท OEM HRSG เกือบทั้งหมด และเข้าใจคุณสมบัติเฉพาะของแต่ละบริษัท |
| 2 | ในหลายกรณี ยูทิลิตี้ต้องการอัปเกรดเครื่องประหยัดพลังงานจากเหล็กกล้าคาร์บอนธรรมดาเป็นวัสดุอัลลอยด์เพื่อช่วยต้านทานการกัดกร่อนที่เร่งด้วยการไหล (FAC) ภายในส่วนหัวและข้อศอกท่อ |
| 3 | HDB เป็นร้านค้าครบวงจรสำหรับการผลิตเครื่องประหยัดพลังงาน เนื่องจากเราเตรียมวัสดุทั้งหมดและทำการเชื่อมส่วนแรงดันและการยึดทั้งหมด ตั้งแต่การทำครีบท่อครีบ การผลิตส่วนหัว และการประกอบชุดขดลวด |
*หมายเหตุ: HD BOILER สามารถสั่งทำเครื่องประหยัดพลังงานชนิดพิเศษได้ตามความต้องการของลูกค้า
เครื่องประหยัดพลังงานหม้อไอน้ำแบบแพ็คเกจ
| 1 | HDB มีความสามารถในการผลิตที่ไม่เหมือนใคร ซึ่งวิศวกร Optimus ใช้ประโยชน์อย่างเต็มที่เมื่อออกแบบเครื่องประหยัดพลังงานและเครื่องทำความร้อนยิ่งยวดของโรงงานกรดกำมะถัน |
| 2 | บ่อยครั้ง สิ่งนี้ช่วยให้หน่วย Optimus สามารถกำหนดค่าเพื่อประสิทธิภาพการถ่ายเทความร้อนที่สูงขึ้น ซึ่งส่งผลให้ต้องใช้พื้นที่ผิวน้อยลง และด้วยเหตุนี้ ผลิตภัณฑ์จึงมีราคาถูกลง |
| 3 | HDB ใช้ความสามารถในสถานที่เพื่อทำครีบและดัดท่อ กลึงและผลิตส่วนหัว เจาะแผ่นท่อ ตัดและเตรียมวัสดุตัวเรือนทั้งหมด และทำการเชื่อมส่วนแรงดันและตัวเรือนทั้งหมด |
| 4 | สิ่งนี้ทำให้ HDB ควบคุมลำดับและตารางการผลิตได้มากขึ้น ซึ่งช่วยให้เราบรรลุสถิติที่น่าทึ่งของประสิทธิภาพการส่งมอบตรงเวลา |
การทดสอบ
| 1 | ใช้เครื่องดัด 'U' รุ่นล่าสุดสำหรับการดัดท่อเย็นอย่างแม่นยำ |
| 2 | การดัดทำสำหรับเครื่องแลกเปลี่ยนความร้อน คอนเดนเซอร์ เครื่องประหยัดพลังงาน ท่อหม้อไอน้ำทุกชนิดในสแตนเลสสตีลแบบไร้รอยต่อและแบบเชื่อม |
| 3 | หลังจากดัด 'U' ท่อจะถูกทดสอบด้วยไฮโดรและคลายความเครียดหากมีการร้องขอ |
| 4 | นอกจากนี้ ชิ้นส่วนจำลองยังถูกจัดเตรียมเพื่อกำหนดการลดความหนาในส่วนโค้ง |
| 5 | การทดสอบด้วยสีย้อมแทรกซึมบนส่วนโค้งทำเพื่อตรวจจับรอยร้าว ข้อบกพร่อง หรือข้อบกพร่องใดๆ |
| 6 | มีการจัดเตรียมการบรรจุพิเศษเพื่อป้องกันความเสียหายระหว่างการขนส่ง |
Product Highlights
