ซุปเปอร์ฮีเตอร์และรีฮีเตอร์ การควบคุมอุณหภูมิสูงของควองสําหรับส่วนของบอเลอร์
Product Details
| รูปแบบ: | แนวนอนและแนวตั้ง | พื้นที่: | สี |
|---|---|---|---|
| การใช้งาน: | โรงไฟฟ้าพลังความร้อน/หม้อต้มสถานี | การถ่ายเทความร้อน: | ประสิทธิภาพสูง |
| สื่อการทำงาน: | ไอน้ำ | คําสําคัญ: | กล่องเครื่องปั่นน้ําร้อน |
| การออกแบบ: | ปรับแต่ง | ท่าเรือ: | จางเจียกัง, เซี่ยงไฮ้ |
| เน้น |
เครื่องทําความร้อนสูง,แก้ไขการควบคุมควัน Superheater,ส่วนของเครื่องปั่น เครื่องอบอุ่นสูง |
||
Product Description
โซลูชันการควบคุมไอน้ำอุณหภูมิสูงสำหรับส่วนประกอบหม้อไอน้ำ Superheater และ Reheater
กลยุทธ์การจัดเรียงที่เหมาะสมที่สุด?
การไหลแบบสวนทางพร้อมแถวท่อแบบสลับฟันปลาเพื่อประสิทธิภาพสูงสุด
รายละเอียดสินค้า
เพื่อปรับปรุงประสิทธิภาพเชิงความร้อน ความดันของไอน้ำยิ่งยวดได้เพิ่มขึ้นจากความดันสูงพิเศษเป็นความดันต่ำวิกฤตและเหนือวิกฤต แต่จำกัดด้วยประสิทธิภาพของโลหะ อุณหภูมิไอน้ำของ superheater และ reheater จะถูกเก็บไว้ที่ 540-555 องศา
เนื่องจากสิ่งที่ไหลผ่านท่อของ superheater และ reheater คือไอน้ำอุณหภูมิสูง สัมประสิทธิ์การถ่ายเทความร้อนแบบพาความร้อนของผนังท่อไปยังไอน้ำจึงค่อนข้างน้อย และประสิทธิภาพการถ่ายเทความร้อนไม่ดี ความสามารถในการระบายความร้อนของไอน้ำไปยังผนังท่อจึงต่ำ ในขณะเดียวกัน เพื่อให้แน่ใจว่ามีความแตกต่างของอุณหภูมิในการถ่ายเทความร้อนที่เหมาะสม โดยปกติแล้ว superheater และ reheater จะถูกวางไว้ในบริเวณที่มีอุณหภูมิควันสูง และอุณหภูมิการทำงานของผนังท่อค่อนข้างสูง ดังนั้นสภาพแวดล้อมการทำงานของ superheater และ reheater จึงค่อนข้างแย่ โดยเฉพาะอย่างยิ่ง reheater เนื่องจากความดันไอน้ำที่ถูกให้ความร้อนใหม่ต่ำ และความสามารถในการระบายความร้อนของท่อแย่ลง ดังนั้นวิธีทำให้แน่ใจว่าโลหะของท่อสามารถทำงานได้อย่างปลอดภัยในระยะยาวจึงเป็นปัญหาสำคัญเมื่อพูดถึงการออกแบบและการทำงานของ superheater และ reheater แผนภาพ 4-1 แสดงรายการขีดจำกัดบนของอุณหภูมิที่อนุญาตสำหรับโลหะทั่วไปที่ใช้ในหม้อไอน้ำ เพื่อหลีกเลี่ยงการใช้เหล็กอัลลอยด์ระดับสูง เมื่อพูดถึงการออกแบบ superheater และ reheater โลหะของท่อที่ใช้เกือบจะใกล้เคียงกับขีดจำกัดอุณหภูมิเมื่อทำงาน เวลานี้ หากมีอุณหภูมิสูงขึ้น 10-20 องศา ซึ่งจะช่วยลดความเค้นที่อนุญาตลงอย่างมาก ดังนั้น ควรให้ความสนใจกับการออกแบบและการทำงานของ superheater และ reheater ในด้านต่างๆ ดังนี้:
1. เพื่อให้แน่ใจว่าอุณหภูมิไอน้ำคงที่เมื่อทำงาน การเปลี่ยนแปลงของอุณหภูมิไอน้ำควรไม่เกิน +5- -10 องศา
2. จำเป็นต้องมีวิธีการที่เชื่อถือได้ในการปรับอุณหภูมิสำหรับ superheater และ reheater เมื่อสภาวะการทำงานเปลี่ยนแปลงไปในระดับหนึ่ง เพื่อรักษาอุณหภูมิไอน้ำตามพิกัด
3. เพื่อลดความเบี่ยงเบนทางความร้อนระหว่างท่อขนาน
Superheater คือการเพิ่มอุณหภูมิของไอน้ำเหนือจุดอิ่มตัว
Reheater โดยทั่วไปคือ superheater ที่ให้ความร้อนแก่ไอน้ำที่ออกจากขั้นตอนแรงดันสูงของกังหัน จากนั้นไอน้ำที่ถูกให้ความร้อนใหม่จะถูกส่งไปยังขั้นตอนแรงดันต่ำของกังหัน โดยการให้ความร้อนแก่ไอน้ำใหม่ระหว่างกังหันแรงดันสูงและแรงดันต่ำ ทำให้สามารถเพิ่มประสิทธิภาพทางไฟฟ้าของวงจรโรงไฟฟ้าได้เกิน 40% วงจร reheater ถูกนำมาใช้ในหม้อไอน้ำขนาดใหญ่ เนื่องจากมีความเป็นไปได้ทางเศรษฐกิจเฉพาะในโรงไฟฟ้าขนาดใหญ่
รายละเอียด

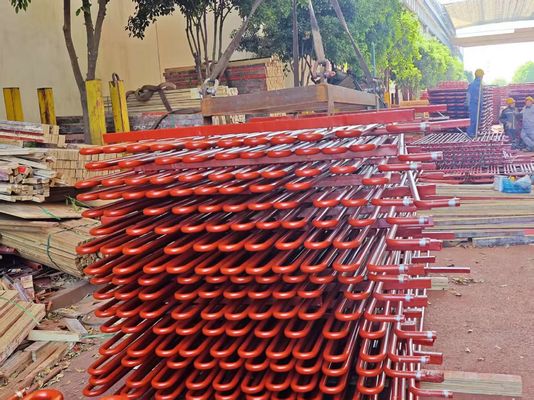

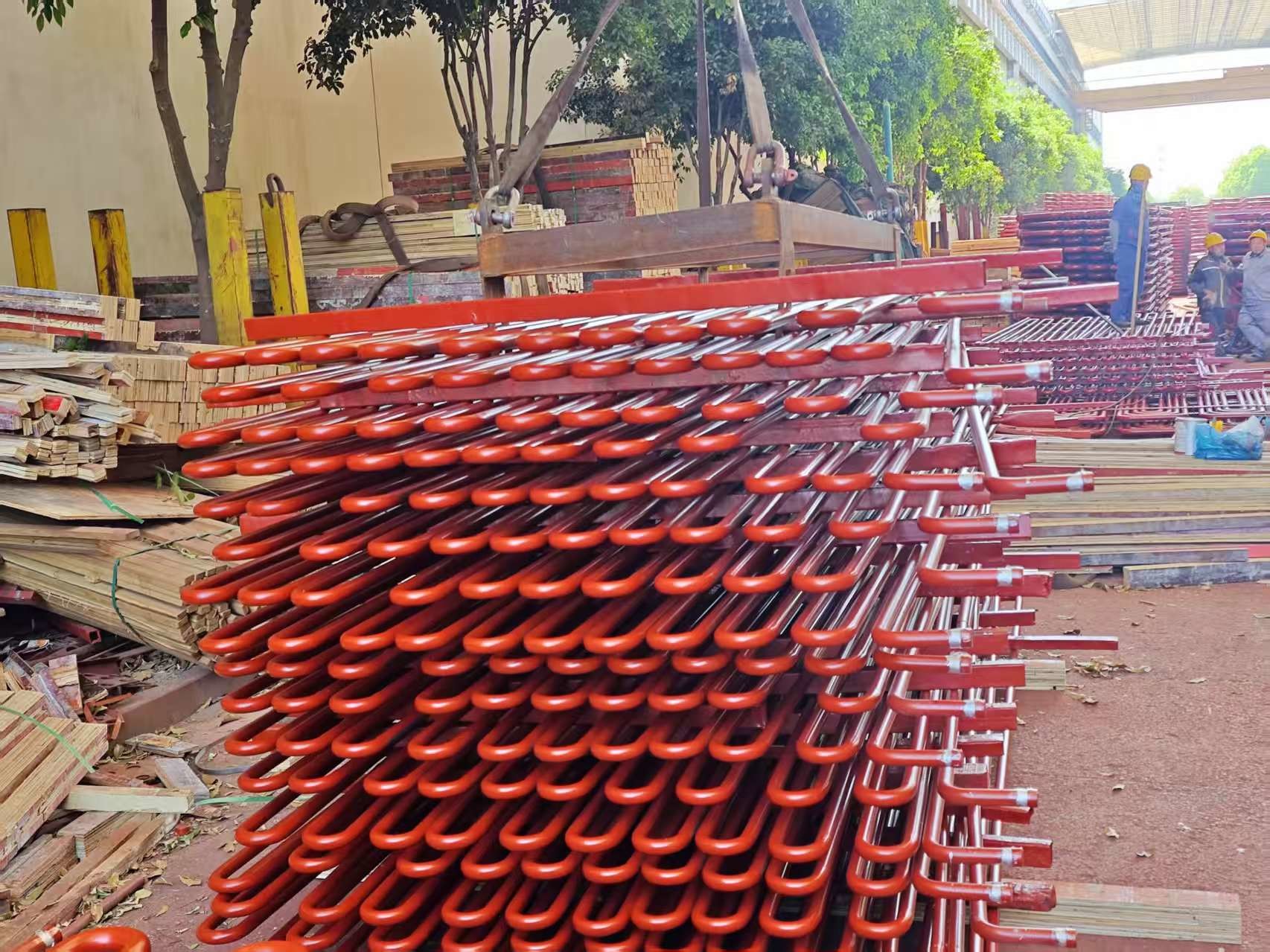

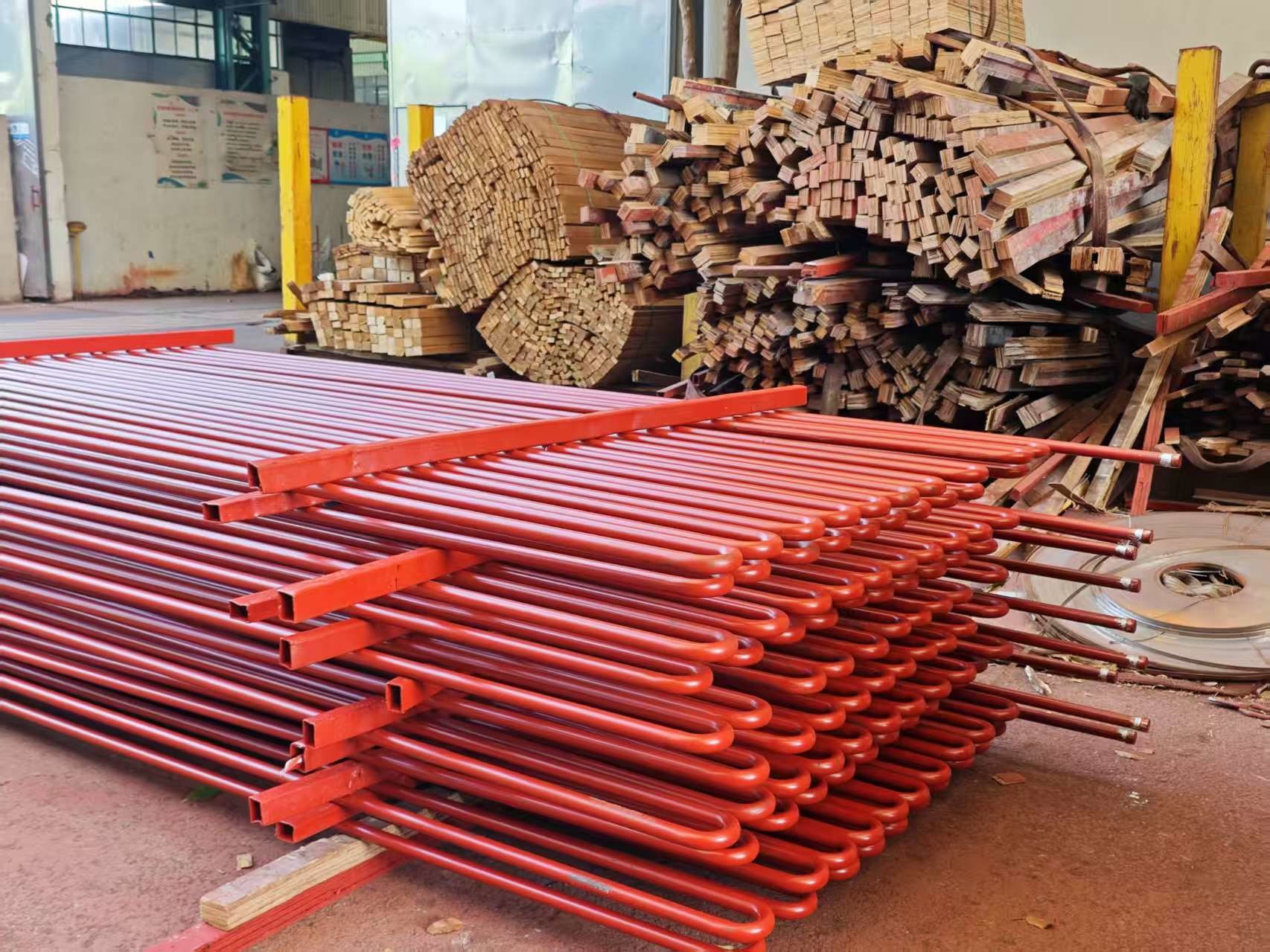

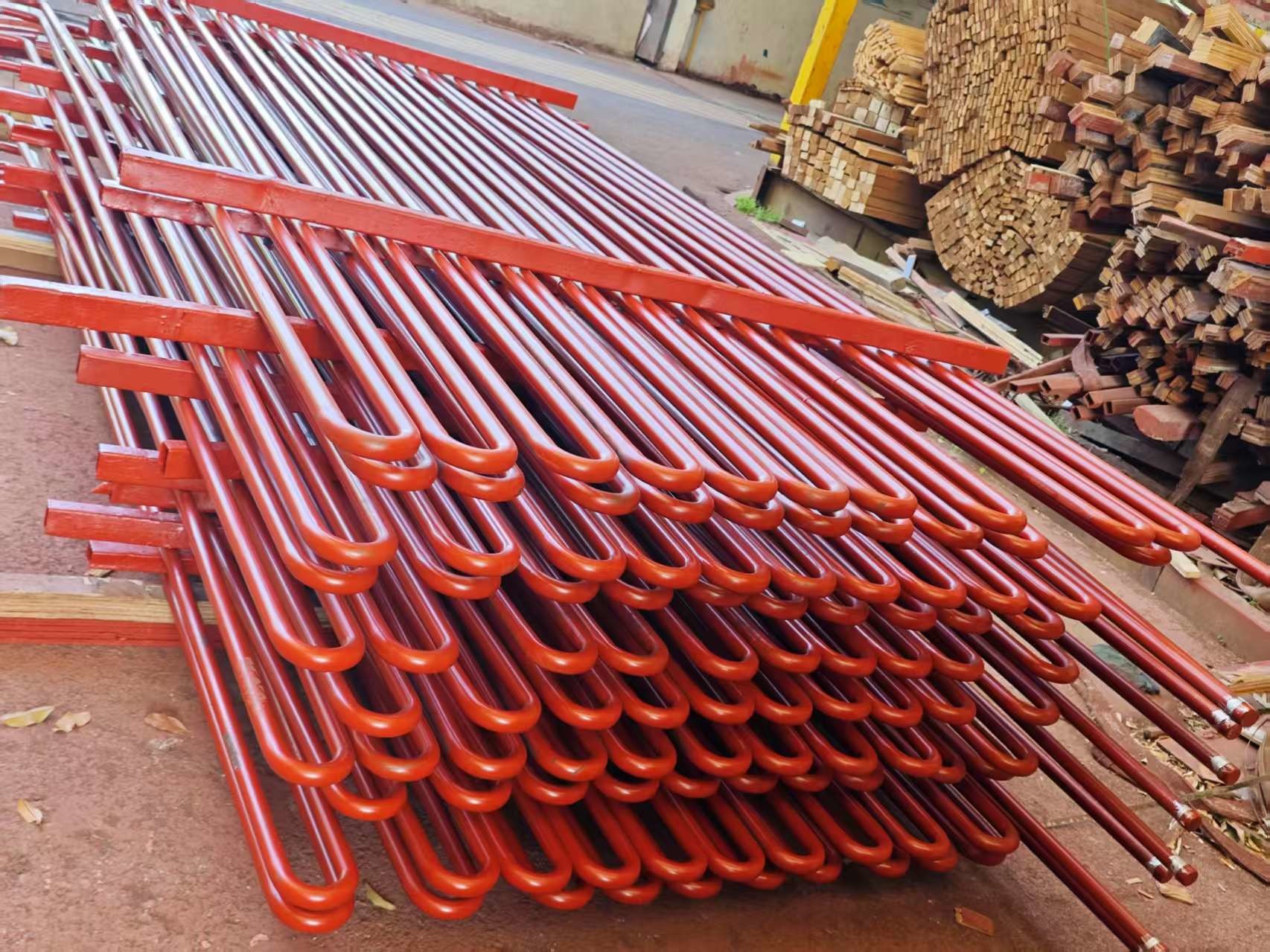

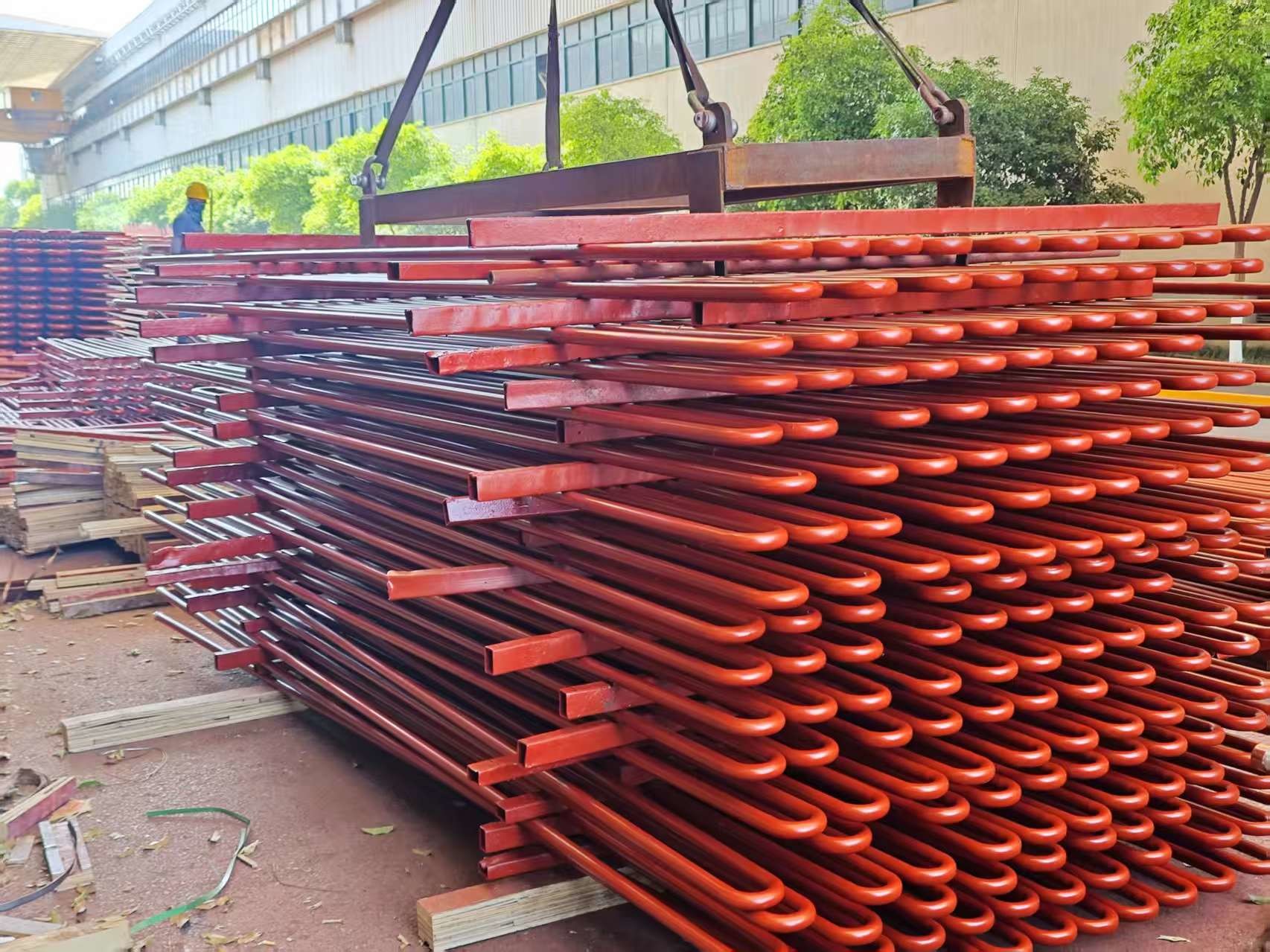

วัตถุดิบทั้งหมดจะถูกนำมาตัดท่อก่อน
ประกอบด้วยท่อเปล่า (เหล็กกล้าคาร์บอน, เหล็กกล้าอัลลอยด์ หรือเหล็กทนความร้อน) และเฮดเดอร์ และอุปกรณ์เสริมอื่นๆ ท่อ Φ32,38,42 และอื่นๆ ตามคำขอ
| ข้อมูลการตั้งค่า | |
| กระบวนการ | การเชื่อม |
| โครงสร้าง | แนวนอนหรือแนวตั้ง |
| วัสดุ | เหล็กกล้าคาร์บอน, เหล็กกล้าอัลลอยด์ |
| ท่อ | φ32, 38, 42, ฯลฯ |
| ขนาด | ปรับแต่งได้ |
| แบรนด์ | HTEG |
| การรับประกัน | 18 เดือน |
ความแตกต่าง
| ประเภท | ข้อดี | ข้อเสีย | วิธีการรองรับ |
| แบบแขวน | 1. รองรับโครงสร้างที่มั่นคง | 1. การอุดตันของกระแสโดยไอน้ำควบแน่น 2. ต้องเริ่มต้นใหม่ช้าๆ เพื่อไล่น้ำที่สะสมอยู่ด้านล่าง | รองรับจากด้านบน |
| แบบกลับหัว | 1. การระบายน้ำที่เหมาะสมของไอน้ำควบแน่น | 1. ขาดความแข็งแกร่งของโครงสร้าง โดยเฉพาะอย่างยิ่งในการไหลของก๊าซความเร็วสูง | รองรับจากด้านล่าง |
| แบบแนวนอน |
1. การระบายน้ำที่เหมาะสม 2. ความแข็งแกร่งของโครงสร้างที่ดี |
1. พวกเขาไม่ได้มองเห็นเปลวไฟโดยตรง ดังนั้นส่วนใหญ่มาจากประเภทพาความร้อน | โดยปกติจะรองรับในท่อก๊าซแนวตั้งขนานกับเตาหลัก |
ส่งข้อมูลทางเทคนิคที่จำเป็น เช่น กำลังการผลิตไอน้ำ ความดัน อุณหภูมิที่ต้องการ ฯลฯ เราจะออกแบบตามนั้น+
ข้อมูลบริษัท
ก่อตั้งขึ้นในปี 1985, Zhangjiagang Hua Dong Boiler Co.,Ltd.(ซื้อขายในชื่อ HD Boiler) ผลิตโรงไฟฟ้า อุตสาหกรรม ความร้อนเหลือทิ้ง การเผาขยะ ชีวมวล ตัวนำความร้อนอินทรีย์ และหม้อไอน้ำไอน้ำไฟฟ้า ควบคู่ไปกับกลุ่มผลิตภัณฑ์พื้นผิวความร้อนที่ครอบคลุม HD Boiler นำเสนอบริการที่ไม่เหมือนใครสู่ตลาด รวมถึงการออกแบบหม้อไอน้ำ การผลิต การติดตั้ง การบำรุงรักษา และการเปลี่ยนชิ้นส่วนแรงดันหม้อไอน้ำ
1. พื้นที่การผลิต 200,000 ตารางเมตร
2. วิศวกร 150 คน
3. ช่างเชื่อมที่ได้รับอนุญาต 600 คน
4. ผู้ตรวจสอบที่ได้รับอนุญาต 60 คน (ผู้สอน NDT ระดับ III)
5. ใบอนุญาต Class-A สำหรับการออกแบบและผลิตหม้อไอน้ำ
6. ระบบคุณภาพ ISO 9001:2008
7. ใบรับรอง ASME ของหม้อไอน้ำ
8. การอนุญาต ASME 'S','U' และ NB stamp
