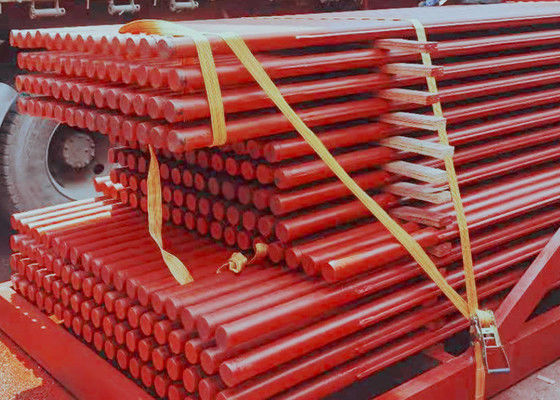

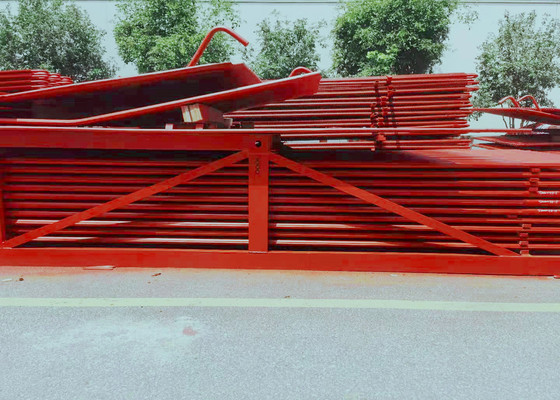

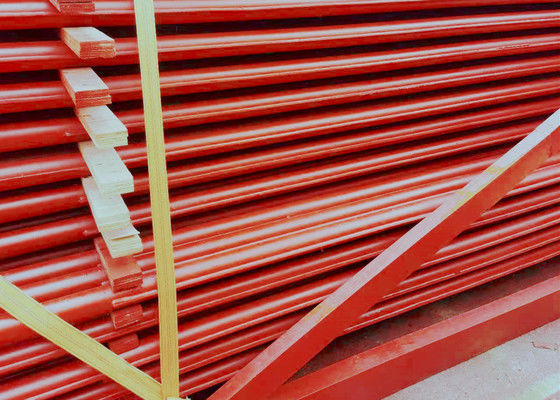

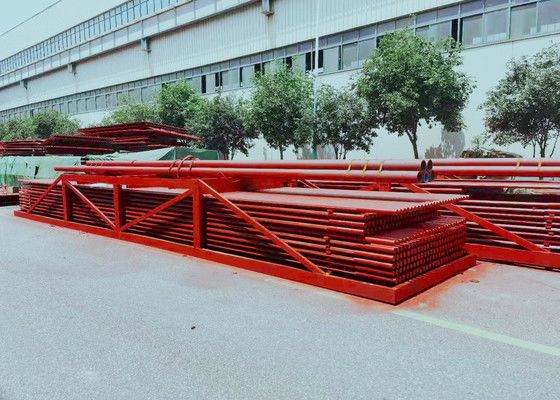

60 แผ่น โบตเลอร์ เปลี่ยนท่อผนัง Membrane ในโรงงานไฟฟ้า ODM

60 แผ่น ผนัง Membrane บอเลอร์ที่มีการเชื่อม Arc submerged สําหรับการบํารุงรักษาของบอเลอร์โรงไฟฟ้า

คําแนะนํา

กําแพงน้ําผนังเป็นโครงสร้างกันอากาศประกอบด้วยท่อและปีก ข้อดีคือการรั่วไหลของอากาศน้อยลงในเตาอบ; สามารถใช้ผนังวางท่อความหนักที่ลดลงบนโครงสร้างเหล็กและค่าใช้จ่ายของเครื่องปั่นที่ต่ํากว่า; ใช้งานง่ายโครงสร้างการแขวนและปรับปรุงระบบการขยายความร้อน เหมาะสําหรับการผลิตกลขนาดใหญ่, อัตราการประกอบสูง,ความจุในการเก็บความร้อนที่ต่ํา และสั้นเวลาเปิดและปิดข้อเสียคือกระบวนการผลิตซับซ้อน ผนังน้ําผนังมักจะใช้ในความจุใหญ่, อุณหภูมิสูงและความดันสูง

จุดแข็งของผนังน้ํา

(1) การประกันการปิดผนังเตาอบและลดการรั่วไหลของอากาศในห้องเผาไหม้

(2) การทําความเย็นด้วยน้ําเต็มที่ในห้องเผาไหม้เป็นประโยชน์ในการป้องกันการค๊อกในสภาพเผาไหม้ที่เข้มข้น

(3) ระยะเวลาการเย็นของการเริ่มต้นและปิดของเครื่องปั่นสามารถถูกสั้นลงเพราะความจุของความร้อนที่เล็ก, การเพิ่มอุณหภูมิที่รวดเร็วและการเย็นอย่างรวดเร็วในห้องเผาไหม้

(4) กําแพงเตาอบวางท่อเหมาะสม ซึ่งลดภาระของกรอบไบเลอร์ลงมาก และสะดวกสําหรับการแขวนและยก

(5) เมื่อเทียบกับชนิดท่อเปลือย ความสามารถในการดูดซึมความร้อนของท่อดีขึ้น

(6) มันปรับปรุงระดับต่อการประกอบของส่วนประกอบของหม้อร้อน, อํานวยความสะดวกและลดภาระการติดตั้ง

ตามกระบวนการผลิตที่แตกต่างกัน, ผนังน้ําผนังสามารถแบ่งออกเป็นสามประเภท ((ดูรูป 1):12.ท่อขีดท่อและขีดเหล็กเรียบถูกผสมในแถวซึ่งมีค่าใช้จ่ายของวัสดุต่ํา และสามารถตอบสนองความต้องการของ pitches หลากหลายได้ง่ายแต่สแตนเลสเรียบต้องการอุปกรณ์การบวกและการบวกระบายความละเอียดสูง3การเชื่อมต่อหลอดท่อเปล่า ปีกระหว่างหลอดถูกสร้างขึ้นโดยการเติมสายเชื่อม, ส่วนใหญ่ใช้สําหรับช่องว่างเล็กระหว่างหลอดสูงระหว่างท่อของผนังน้ําผนังมีความสัมพันธ์กับปัจจัย เช่น ความดันของหม้อร้อนและความหนาของเตาอบโดยปกติ s/d คือ 1.2-15.

รายละเอียด

หน้าที่หลักของแผ่นผนังน้ําในเครื่องปั่น คือการดูดซึมความร้อนที่เกิดจากการเผาไหม้หรือควันอุณหภูมิสูง และการผลิตควันหรือน้ําร้อนในท่อดังนั้นเพื่อลดอุณหภูมิในห้อง.

• แผ่นผนังน้ําหม้อสับ Membrane:สปอตสเวดท่อปีกหลายท่อในพื้นผิวการทําความร้อนรวมที่ปิด
• ผนังท่อน้ําปู:สะสมสกัดยาว 20-25 มิลลิเมตรและกว้าง 6-12 มิลลิเมตรบนท่อผนังน้ํา แล้วใช้พลาสติกที่ทนไฟของแร่โครม เพื่อลดการดูดซึมความร้อนของแผ่นผนังน้ําและเพิ่มอุณหภูมิในเขตเผาไหม้มันเหมาะสําหรับสถานการณ์ที่มันยากที่จะจุดไฟให้กับเชื้อเพลิง, เช่นเดียวกับเตาเผาดิบ slag
• แผ่นผนังน้ําหม้อท่อเรียบ:ประกอบด้วยแถวของท่อเหล็กที่ไม่มีรอย สร้างง่ายที่สุด
• ผนังติดต่อหลอดน้ําหม้อ:ลงในผนังภายในของผนังเตาอบ, การดูดซึมความร้อนทางด้านเดียว
• แผ่นผนังน้ําร้อน 2 ด้าน:ติดตั้งอยู่กลางเตาหม้อขนาดใหญ่ ซึ่งแบ่งออกเป็นสองส่วน ที่เป็นอิสระกันและกัน และทั้งสองด้านถูกทําความร้อน
