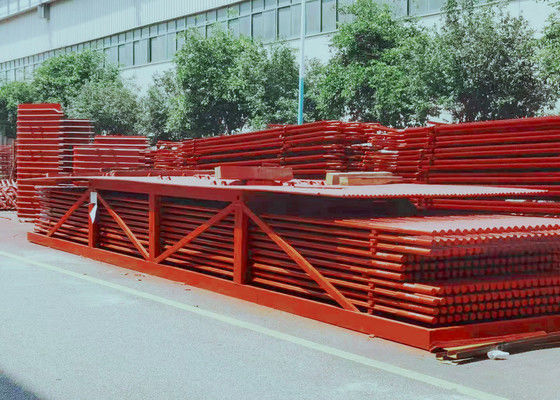

ปานผนังผนัง Q235B Fin สําหรับโรงไฟฟ้าน้ําหิน

ผนังน้ําหม้อ Membrane ผลิตจากท่อ 20G และ Q235B Fin ในมาตรฐาน GB สําหรับหม้อไฟฟ้าไฟฟ้าน้ําหิน



คําแนะนํา

แผ่นผนังน้ําเป็นพื้นผิวการทําความร้อนหลักของหม้อต้ม ซึ่งประกอบด้วยหลายแถวของท่อเหล็ก จัดอยู่รอบมุมของหม้อต้มและด้านนอกรับความร้อนจากไฟในเตาหม้อ, ส่วนใหญ่จะดูดซึมความร้อนของรังสีของผลิตภัณฑ์การเผาไหม้ในอุณหภูมิสูงในเตาอบ.

กําแพงน้ําผนังเป็นโครงสร้างกันอากาศประกอบด้วยท่อและปีก ข้อดีคือการรั่วไหลของอากาศน้อยลงในเตาอบ; สามารถใช้ผนังวางท่อความหนักที่ลดลงบนโครงสร้างเหล็กและค่าใช้จ่ายของเครื่องปั่นที่ต่ํากว่า; ใช้งานง่ายโครงสร้างการแขวนและปรับปรุงระบบการขยายความร้อน เหมาะสําหรับการผลิตกลขนาดใหญ่, อัตราการประกอบสูง,ความจุในการเก็บความร้อนที่ต่ํา และสั้นเวลาเปิดและปิดข้อเสียคือกระบวนการผลิตซับซ้อน ผนังน้ําผนังมักจะใช้ในความจุใหญ่, อุณหภูมิสูงและความดันสูง

วัสดุสําหรับแผ่นผนังน้ํา
20# เหล็ก SA192, SA 106B, 15CrMoVG, 12Cr1MoV

มาตรฐาน
มาตรฐานรหัส ASME มาตรฐาน GB

การตรวจสอบคุณภาพ
MT, RT, การทดสอบไฮดรอลิก

รายละเอียด

หน้าที่หลักของแผ่นผนังน้ําในเครื่องปั่น คือการดูดซึมความร้อนที่เกิดจากการเผาไหม้หรือควันอุณหภูมิสูง และการผลิตควันหรือน้ําร้อนในท่อดังนั้นเพื่อลดอุณหภูมิในห้อง.

• แผ่นผนังน้ําหม้อสับ Membrane:สปอตสเวดท่อปีกหลายท่อในพื้นผิวการทําความร้อนรวมที่ปิด
• ผนังท่อน้ําปู:สะสมสกัดยาว 20-25 มิลลิเมตรและกว้าง 6-12 มิลลิเมตรบนท่อผนังน้ํา แล้วใช้พลาสติกที่ทนไฟของแร่โครม เพื่อลดการดูดซึมความร้อนของแผ่นผนังน้ําและเพิ่มอุณหภูมิในเขตเผาไหม้มันเหมาะสําหรับสถานการณ์ที่มันยากที่จะจุดไฟให้กับเชื้อเพลิง, เช่นเดียวกับเตาเผาดิบ slag
• แผ่นผนังน้ําหม้อท่อเรียบ:ประกอบด้วยแถวของท่อเหล็กที่ไม่มีรอย สร้างง่ายที่สุด
• ผนังติดต่อหลอดน้ําหม้อ:ลงในผนังภายในของผนังเตาอบ, การดูดซึมความร้อนทางด้านเดียว
• แผ่นผนังน้ําร้อน 2 ด้าน:ติดตั้งอยู่กลางเตาหม้อขนาดใหญ่ ซึ่งแบ่งออกเป็นสองส่วน ที่เป็นอิสระกันและกัน และทั้งสองด้านถูกทําความร้อน
