ASME Standard SA192M กล่องหม้อน้ําผนังผนัง
Product Details
| วัสดุท่อ: | SA 210 A1 | ความต้องการ: | PT 100%, 100 RT, 100% UT |
|---|---|---|---|
| คําสําคัญ: | ผนังเมมเบรน แผงผนังน้ำ | ||
| เน้น |
ASME Standard Boiler Water Wall ปากน้ํา,กําแพงน้ําหม้อ SA192M,SA192M หลอดเครื่องปั่นโรงไฟฟ้า |
||
Product Description
ASME Standard Boiler Membrane Walls ผลิตจาก SA192M สําหรับการเปลี่ยน/บํารุงรักษาโรงบดน้ําตาล
การนําเสนอสินค้า
แผ่นผนังน้ําเป็นพื้นผิวการทําความร้อนหลักของหม้อต้ม ซึ่งประกอบด้วยหลายแถวของท่อเหล็ก จัดอยู่รอบมุมของหม้อต้มและด้านนอกรับความร้อนจากไฟในเตาหม้อ, ส่วนใหญ่จะดูดซึมความร้อนของรังสีของผลิตภัณฑ์การเผาไหม้ในอุณหภูมิสูงในเตาอบ.
ตอนที่ผนังน้ําถูกออกแบบครั้งแรก มันไม่ได้ถูกตั้งใจที่จะทําความร้อน แต่เพื่อทําความเย็นของเตาเพื่อไม่ให้มันได้รับความเสียหายจากอุณหภูมิสูงเนื่องจากการทํางานแลกเปลี่ยนความร้อนที่ดี, ปรับเปลี่ยนกระบอกควายเป็นส่วนหลักในการทําความร้อนสําหรับหม้อต้ม. พวกเขาเป็นพื้นผิวการทําความร้อนระเหยประกอบด้วยท่อคู่เคียงหลายท่อวางบนผนังภายในของหม้อต้ม.ฟังก์ชันของพวกเขาคือการดูดซึมความร้อนเรยแอนด์โดยไฟอุณหภูมิสูงหรือก๊าซควันในเตาอบ, และผลิตควายหรือน้ําร้อนภายในท่อ, และยังลดอุณหภูมิผนังเตาเพลิงเพื่อปกป้องมันอุณหภูมิไฟในเตาอบสูงมาก และความเข้มข้นของรังสีความร้อนสูงมาก. 40-50% ความร้อนมากขึ้นถูกดูดซึมโดยผนังน้ํา ยกเว้นหม้อปั่นขนาดเล็กพื้นผิวการปรับปรุงความร้อนแบบระเหยหลักสําหรับหม้อปั่นท่อน้ําปัจจุบันคือผนังน้ํา
หากตามประเภทโครงสร้าง, ผนังน้ําสามารถแบ่งออกเป็นประเภท: ประเภทท่อเปลือย, ประเภทผิวหนังและชนิดท่อเจาะ.
ประเภทผิวหนังคือประเภทที่ใช้กันมากที่สุด
กําแพงน้ําผนังเป็นโครงสร้างกันอากาศประกอบด้วยท่อและปีก ข้อดีคือการรั่วไหลของอากาศน้อยลงในเตาอบ; สามารถใช้ผนังวางท่อความหนักที่ลดลงบนโครงสร้างเหล็กและค่าใช้จ่ายของเครื่องปั่นที่ต่ํากว่า; ใช้งานง่ายโครงสร้างการแขวนและปรับปรุงระบบการขยายความร้อน เหมาะสําหรับการผลิตกลขนาดใหญ่, อัตราการประกอบสูง,ความจุในการเก็บความร้อนที่ต่ํา และสั้นเวลาเปิดและปิดข้อเสียคือกระบวนการผลิตซับซ้อน ผนังน้ําผนังมักจะใช้ในความจุใหญ่, อุณหภูมิสูงและความดันสูง
ตามกระบวนการผลิตที่แตกต่างกัน, ผนังน้ําผนังสามารถแบ่งออกเป็นสามประเภท ((ดูรูป 1):12.ท่อขีดท่อและขีดเหล็กเรียบถูกผสมในแถวซึ่งมีค่าใช้จ่ายของวัสดุต่ํา และสามารถตอบสนองความต้องการของ pitches หลากหลายได้ง่ายแต่สแตนเลสเรียบต้องการอุปกรณ์การบวกและการบวกระบายความละเอียดสูง3การเชื่อมต่อหลอดท่อเปล่า ปีกระหว่างหลอดถูกสร้างขึ้นโดยการเติมสายเชื่อม, ส่วนใหญ่ใช้สําหรับช่องว่างเล็กระหว่างหลอดสูงระหว่างท่อของผนังน้ําผนังมีความสัมพันธ์กับปัจจัย เช่น ความดันของหม้อร้อนและความหนาของเตาอบโดยปกติ s/d คือ 1.2-15.
รายละเอียด

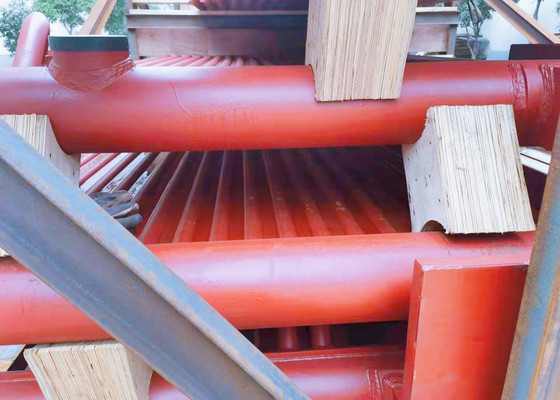

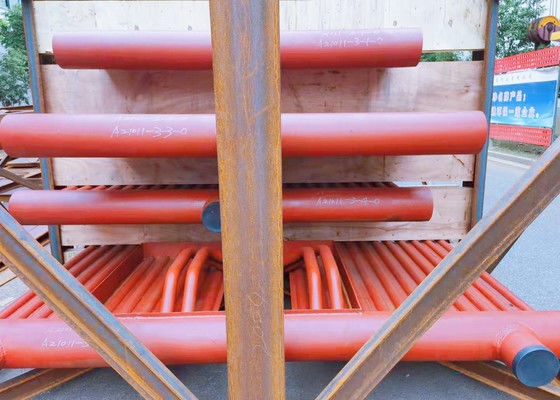

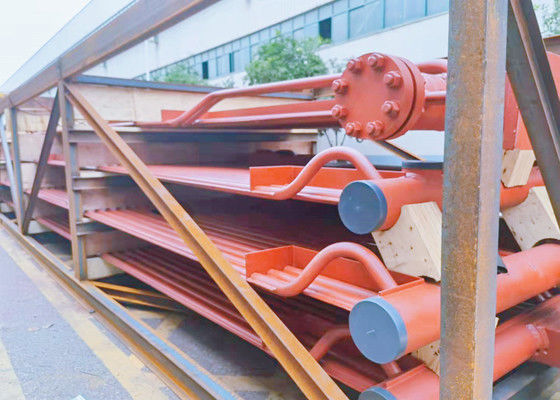

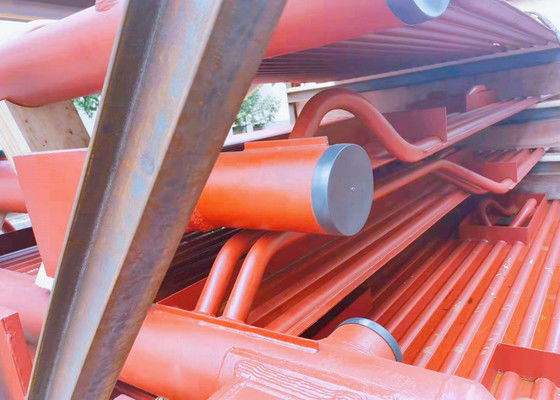

ภาพด้านบนเป็นผนังเยื่อสําหรับโครงการหนึ่งในปากีสถาน
| ชื่อ | ผนังเมมเบรน |
| วัสดุ | ASME SA192M และ Q235B |
| ขนาดท่อ | 63.5*4.5 มิลลิเมตร |
| มาตรฐาน | ตามมาตรฐาน ASME/GB |
| อุปกรณ์ | อุปกรณ์การผลิตอัตโนมัติ |
| การใช้งาน | บริการบํารุงรักษาเครื่องปั่นน้ําตาลและเครื่องปั่นโรงไฟฟ้า |
Product Highlights
ASME Standard Boiler Membrane Walls ผลิตจาก SA192M สําหรับการเปลี่ยน/บํารุงรักษาโรงบดน้ําตาล การนําเสนอสินค้า แผ่นผนังน้ําเป็นพื้นผิวการทําความร้อนหลักของหม้อต้ม ซึ่งประกอบด้วยหลายแถวของท่อเหล็ก จัดอยู่รอบมุมของหม้อต้มและด้านนอกรับความร้อนจากไฟในเตาหม้อ, ส่วนใหญ่จะดูดซึมความร้อนของรังสีของผลิตภัณฑ์ก...
