ASME SA 210 กระบอกกระบอกกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษกระดาษ

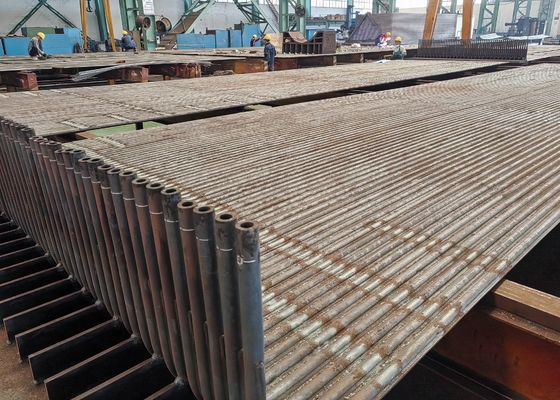

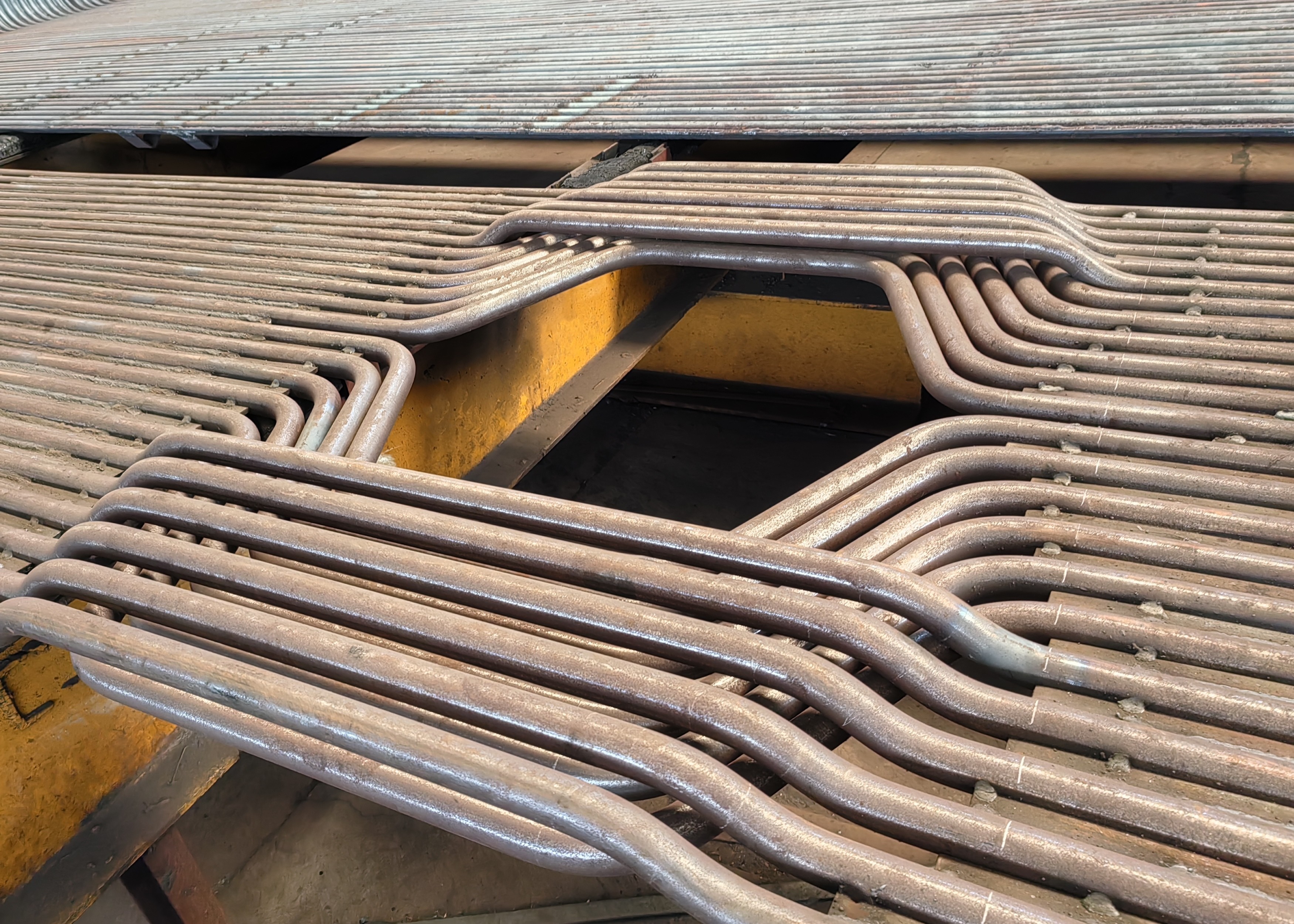

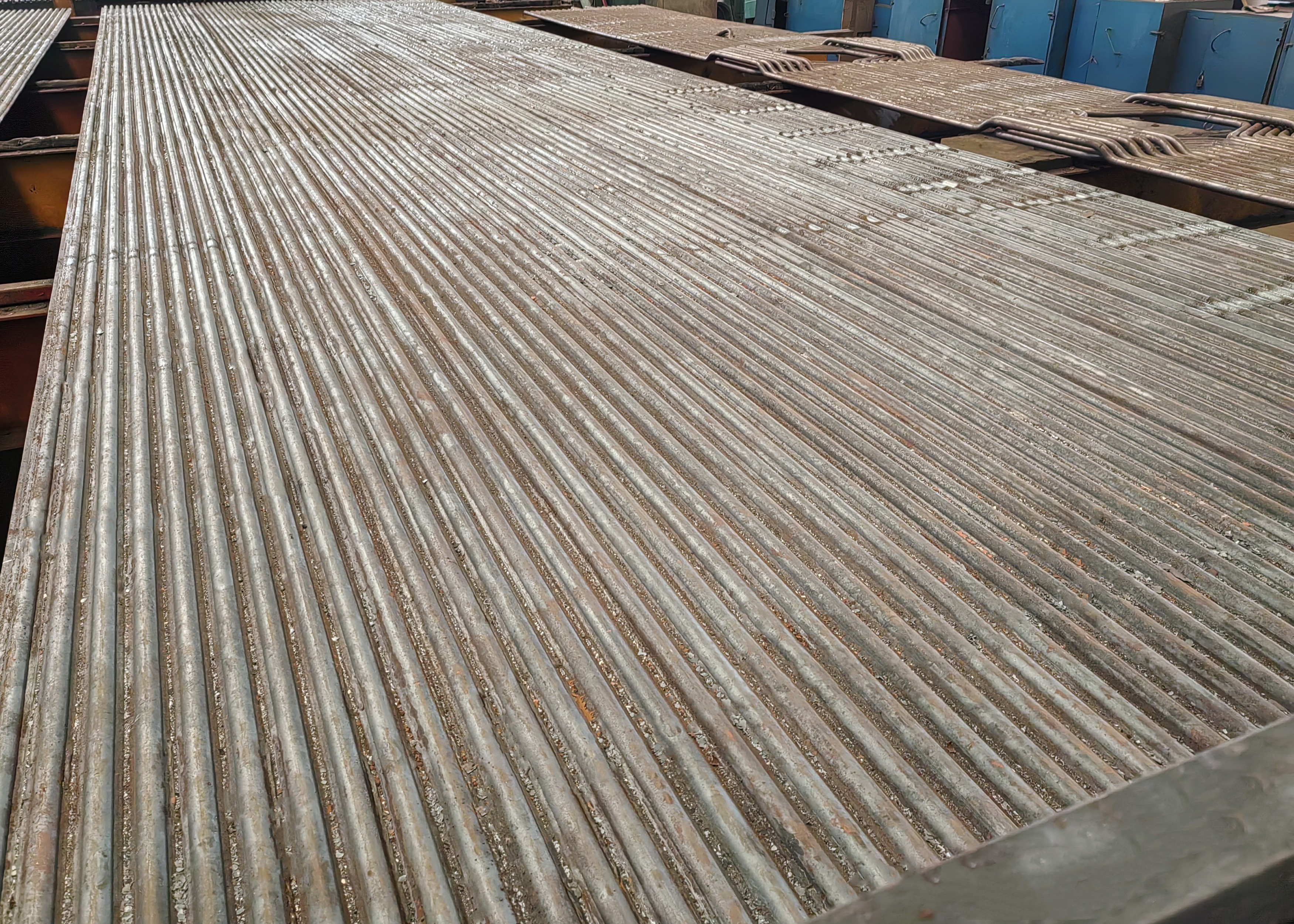

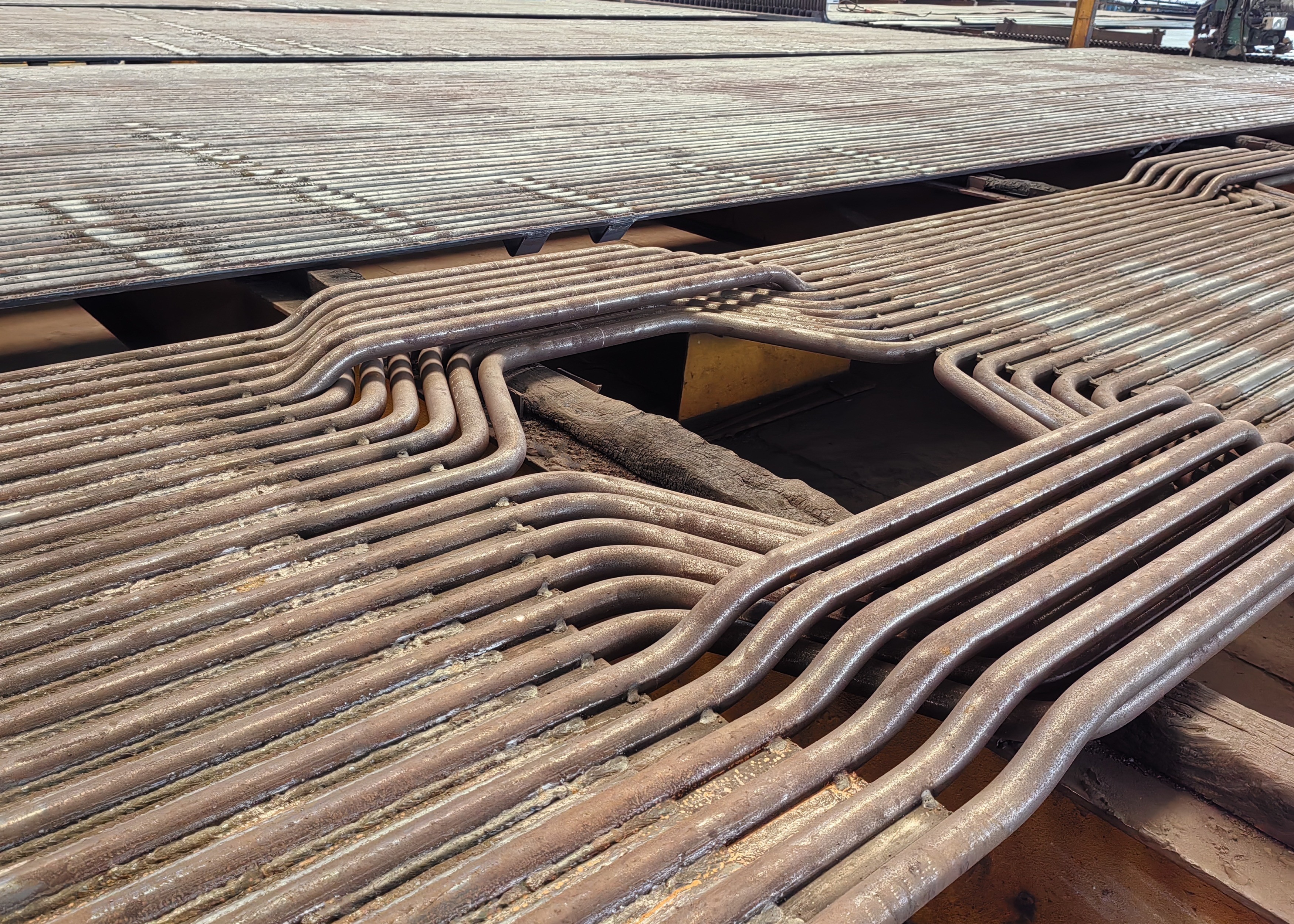

ผนังน้ําเปลือกคือการเชื่อมปัดปีกและท่อหลายตัวด้วยกันตามลําดับตามทิศทางด้านยาวเพื่อสร้างพื้นผิวทําความร้อนผนังน้ําทั้งหมดขนาดของส่วนประกอบแต่ละส่วนคือ welded ตามความต้องการของกลุ่มท่อวงจรวงจร, และกลุ่มนั้นถูกปิดด้วยการปั่นระหว่างกลุ่มระหว่างการติดตั้งเพื่อให้เตาอบถูกล้อมรอบอย่างแน่นด้วยชั้นทั้งหมดของน้ําเย็นผนังกําแพงที่เย็นด้วยน้ํานี้มักเรียกว่า กําแพงที่เย็นด้วยน้ําหนึ่งในข้อดีของผนังน้ําเปลือกคือมันสามารถ welded เป็นส่วนประกอบโดยผู้ผลิตและมันรวดเร็วและง่ายที่จะติดตั้ง

การจัดหมวด

ตามประเภทโครงสร้าง มีสามประเภทหลักคือ ประเภทท่อเรียบ, ประเภทผิวหนังและชนิดท่อสกี๊ก

กําแพงน้ําท่อเรียบประกอบด้วยแถวของท่อเหล็กที่ไม่มีรอยต่อ และโครงสร้างของพวกเขาคือที่ง่ายที่สุดผนังน้ําผสมผสานหลากหลายท่อปีกระบายน้ําม้วนพร้อมกับการผสานจุด, เพื่อให้กลายเป็นพื้นผิวการทําความร้อนที่ผสมผสานกันที่ปิดปิด ซึ่งไม่เพียงแต่สามารถปรับปรุงความแน่นของเตาอบ, ลดการรั่วไหลของอากาศ แต่ยังสามารถปกป้องผนังเตาอบได้ดีขึ้นลดน้ําหนักของผนังเตาอบ, ปรับปรุงโครงสร้างให้ง่าย; ผนังน้ําของท่อกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกกระดูกและจากนั้นนําพลาสติกที่ทนไฟของแร่โครมมาใช้ เพื่อลดการดูดซึมความร้อนของส่วนนี้ของผนังน้ําและเพิ่มอุณหภูมิของโซนเผาไหม้, มันเหมาะสําหรับโอกาสที่การจุดไฟของเชื้อเพลิงยากเป็นพิเศษหรือบางเตาอบการปล่อย slag น้ําเหลว

ตามส่วนการวางแผน มีสองประเภทของชนิดผนังติดและชนิดผนังแยก (เช่น การทําความร้อนสองด้าน) ผนังเย็นน้ํา

ตัวแรกส่วนใหญ่ถูกติดตั้งบางส่วนในผนังภายในของผนังเตาอบและดูดซึมความร้อนทางด้านหนึ่ง ในขณะที่ตัวสุดท้ายส่วนใหญ่ถูกติดตั้งอยู่ในกลางห้องเตาอบของหม้อร้อนขนาดใหญ่,การแยกเตาอบทั้งหมดออกเป็นสองส่วนอิสระ ที่ถูกทําความร้อนอยู่ทั้งสองข้าง

ข้อดีของผนังน้ําเปลือก

(1) การประกันความแน่นของผนังเตาอบและลดการรั่วไหลของอากาศในห้องเผาไหม้

(2) ห้องเผาไหม้เย็นด้วยน้ําเต็ม ซึ่งช่วยป้องกันการค๊อกในกรณีที่เผาไหม้อย่างเข้มข้น

(3) ความจุในการเก็บความร้อนเล็ก ห้องเผาไหม้ร้อนเร็ว และการเย็นยังเร็ว ซึ่งสามารถสั้นเวลาการเย็นของการเริ่มต้นและปิดหม้อ

(4) มันเหมาะสําหรับการใช้ผนังเตาอบวางท่อ ซึ่งลดภาระของกรอบหม้อร้อนมากและสะดวกสําหรับการแขวน

(5) เมื่อเทียบกับท่อธรรมดา ความสามารถในการดูดซึมความร้อนของท่อดีขึ้น

(6) ปรับปรุงระดับการประกอบก่อนของชิ้นส่วนของหม้อร้อน ซึ่งสะดวกและลดภาระการติดตั้ง
