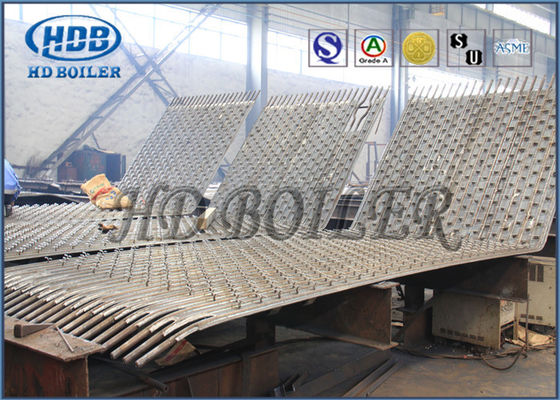

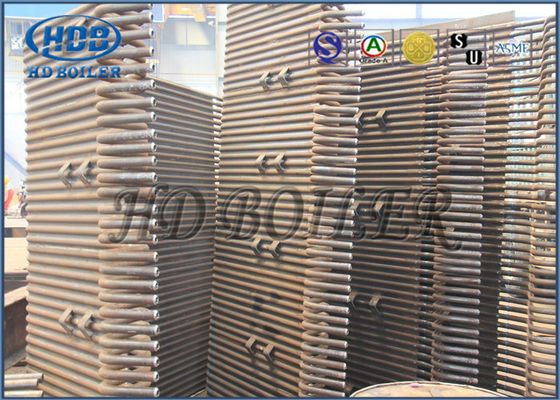

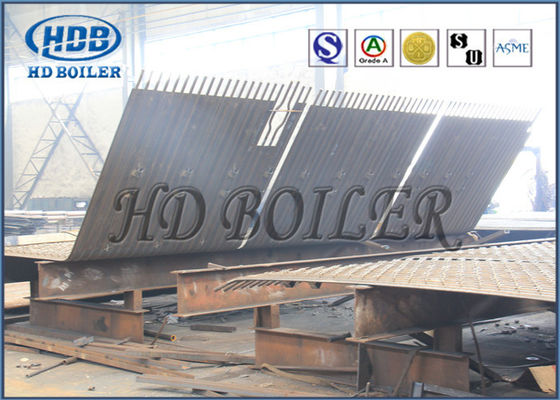

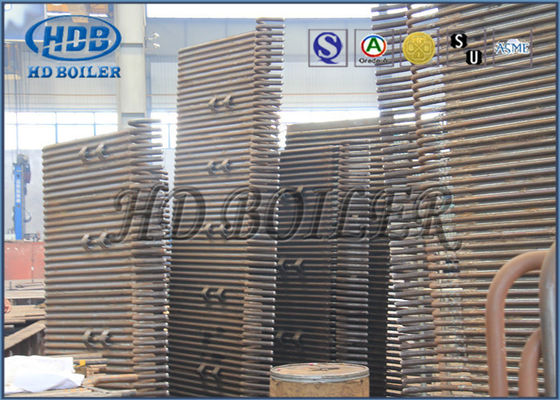

หม้อไอน้ำแบบเชื่อมอาร์คจมอยู่ใต้น้ำเมมเบรนผนังด้านหลังสำหรับโรงไฟฟ้าถ่านหิน

ปานผนังด้านหลังสําหรับโรงไฟฟ้าถ่านหิน

คําแนะนํา

1. HDB จําหน่ายแผ่นผนังสํารอง, เปิดเผา, ประตูตรวจสอบและประตูสําหรับเครื่องปั่นอุตสาหกรรมและอุตสาหกรรมผนังน้ําเปลือกของเราถูกผลิตโดยใช้วัสดุดิบชั้นสูงและอุปกรณ์การผลิตที่ทันสมัยในหน่วยผลิตที่ทันสมัยของเราระดับที่นําเสนอมีอยู่หลายขนาด รูปทรง และรายละเอียดตามความต้องการของลูกค้าผู้มีค่าของเรา นอกจากนี้สิ่งเหล่านี้ก็ถูกส่งให้กับลูกค้าภายในกรอบเวลาที่สัญญาไว้
2.
3. ผนังน้ําหม้อไฟคือผนังเยื่อที่ประกอบด้วยท่อที่เชื่อมกันด้วยหรือไม่มีแผ่นโลหะในระหว่าง. ผนังเหล่านี้เป็นส่วนปิดของห้องเผาถ่านหิน.ท่อผนังน้ํายังเรียกว่าส่วน evaporator; พวกเขามีน้ําส่วนใหญ่ในรูปของเหลวที่ระเหยลงอย่างช้า ๆ เมื่อมันขึ้นในเครื่องปั่น

ข้อดีของผนังน้ําผนัง

1) เพื่อรับประกันความแข็งแกร่งของผนังเตาอบและลดการรั่วไหลของอากาศของห้องเผาไหม้

2) เพื่อบรรลุความเย็นของน้ําเต็มห้องเผาไหม้และอุปกรณ์เสริมหม้อ Membrane ผนังน้ําเป็นประโยชน์ในการป้องกันการ coking ภายใต้เงื่อนไขของการเผาเสริม

3) ความจุในการเก็บความร้อนมีขนาดเล็ก, การทําความร้อนของห้องเผาไหม้เร็วและการเย็นยังเร็ว, ซึ่งสามารถสั้นเวลาการทําความเย็นของเครื่องปั่นเริ่มต้นและเตาปิด.

4). มันเป็นสิ่งที่ดีที่จะรับรองด้านบนสนับสนุนน้ําเย็นผนังและมันสามารถลดภาระของกรอบไบเลอร์, ซึ่งเป็นประโยชน์ต่อ overhang.

5) เมื่อเทียบกับท่อเปลือย เปลือกผนังน้ําช่วยเพิ่มความสามารถในการดูดซึมความร้อนของท่อ

6) ผนังน้ําผนังหม้อโดยตรงของโรงงานสามารถปรับปรุงระดับการผสมผสานก่อนของส่วนของหม้อหม้อและลดภาระการติดตั้ง

เพิ่มเติม

การใช้งาน

หมายเหตุ

วัสดุและการจัดวาง Membrane/Water Wall:
เตาเผาและหลังคาประกอบด้วยผนังน้ําเปลือกและแขวนบนโครงสร้างเหล็กโดยการแขวนบนแขวนของน้ําเย็นหัวบนพื้นที่ตัดเตาอบคือ 3170 × 5290mm2 และความสูงของเตาอบบนคือ 28877mm. ผนังน้ําเปลือกประกอบด้วย φ60 × 5 และ 6 × 45 เสาเหล็กปั๊ม. ห้องเผาไหม้ประกอบด้วย φ60 × 4 ท่อเหล็กและปั๊มด้วยสตางค์เพื่อเฝ้าวัสดุที่ทนไฟส่วนบนของห้องเผาไหม้เชื่อมต่อกับผนังน้ําเปลือกเตาอบส่วนล่างเชื่อมต่อกับห้องลมเย็นน้ําและน้ําเย็นแหล่งกระจายอากาศห้องลมเย็นน้ําประกอบด้วย φ60 ท่อเหล็กและ welded ด้วยสตางค์เพื่อติดตั้งวัสดุไฟ. เครื่องกระจายน้ําเย็นถูกเชื่อมด้วยท่อเหล็ก φ60 และเหล็ก 6X45 ทะเบียน.
เตาอบแบ่งวงจรระบายน้ําซ้าย ขวา หน้าและหลัง ท่อนําควายประกอบด้วย φ133 × 5 และ φ108 × 4.5 ท่อเหล็ก ท่อล่างประกอบด้วย φ108 × 4.5 ท่อเหล็กติดตั้งบล็อคดาวน์วาล์วใต้หัวส่วนล่างเพื่อบล็อคดาวน์ระยะเวลา.
