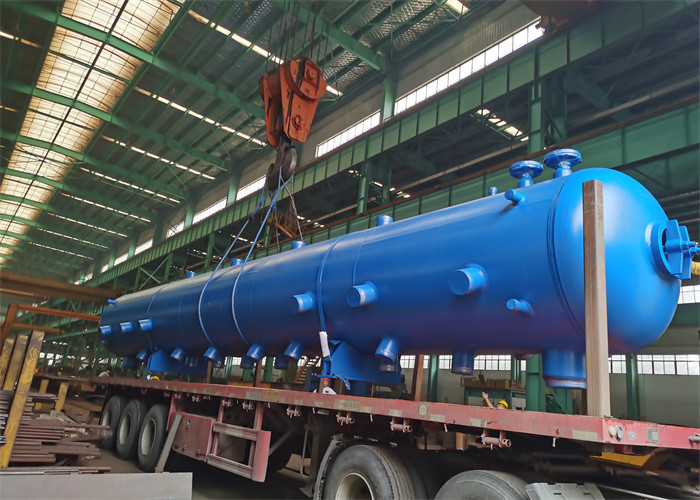

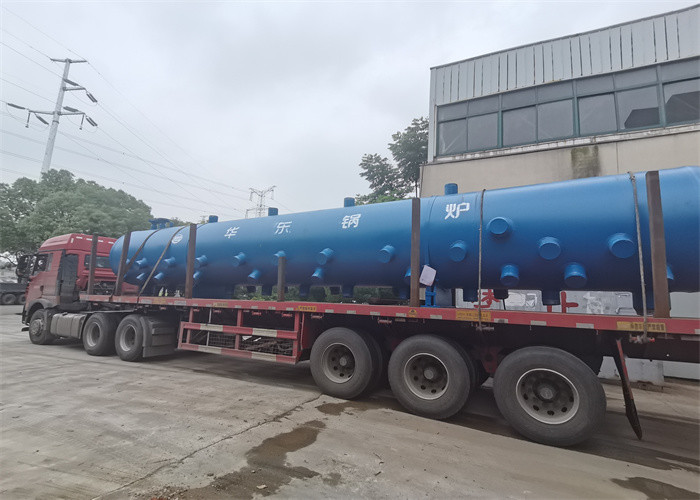

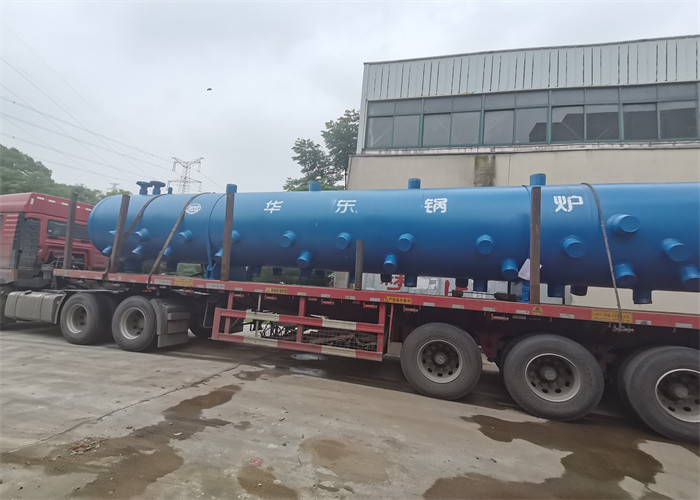

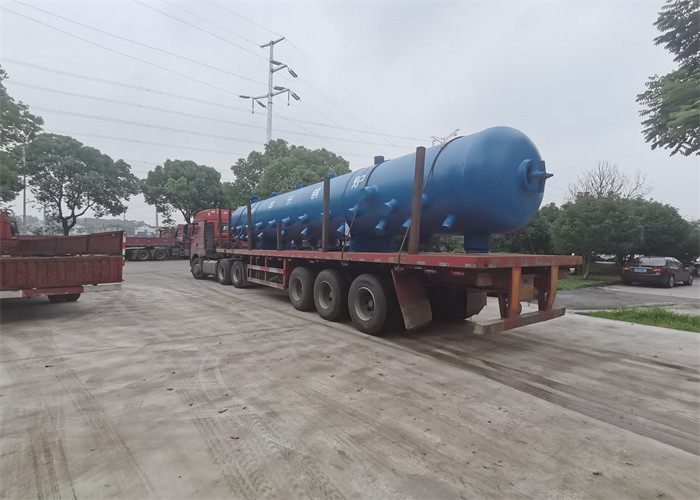

Q245R P265GH โบตเตอร์น้ํา กลองควาย การหมุนเวียนธรรมชาติ
Product Details
| ช่วงของการใช้งาน: | อุตสาหกรรม | อุณหภูมิการออกแบบ: | 300 ℃ |
|---|---|---|---|
| การใช้งาน: | ระบบบอยเลอร์และระบบอุตสาหกรรม | ความดัน: | ความดันสูง/ต่ำ |
| สี: | การปรับแต่ง | ประเภท: | การไหลเวียนตามธรรมชาติ/เมื่อผ่านไป |
| เน้น |
Q245R กลองน้ําหมัก,P265GH กลองน้ําหมัก,Q245R กระบอกน้ําหม้อ |
||
Product Description
กลองหม้อหม้อระบายน้ําที่ออกแบบมาสําหรับอุณหภูมิความชุ่มชื่นในความดันปริมาณ
คําอธิบาย
ในหม้อหม้อหลอดน้ํากลองบน (กลองหม้อหม้อหม้อหม้อ) ให้การแยกควายจากน้ํามันยังให้ความสามารถในการเก็บของเหลว (โดยทั่วไป 10 ถึง 60 วินาที) เพื่อให้มีการตอบสนองแบบไดนามิกกับการเปลี่ยนแปลงภาระโดยไม่ต้องสูญเสียของเหลวในท่อลงและ riser. ขนาดของกลองควายถูกกําหนดโดยปริมาตรที่จําเป็นสําหรับการแยกที่สะอาดระหว่างควายและน้ําเพื่อผลิตควายเจริญแห้ง.กลองควายยังเรียกว่ากลองบน
| ชื่อสินค้า | กลองระบายน้ําหม้อ (เครื่องแยกน้ําระบายน้ํา) |
| พื้นที่ใช้ | เครื่องตู้หมุนเวียนธรรมชาติ |
| วัสดุของแผ่นกล่องกลอง |
- เหล็กคาร์บอน: Q245R, P265GH, SA516-Gr.60/65/70 -เหล็กสแตนเลส: Q345R, Q375R, 15CrMoR, 12Cr1MoVR, P355GH, DIWA353 |
| วัสดุหัวกลอง | เหมือนเปลือก |
| วัสดุของท่อจุฬา | ตามแผน |
| มาตรฐาน | จีน GB, ASME, EN |
| ประเภทของผู้ผลิต | ประเทศจีน เกรด A รับรองจาก ABS รับรองจาก TUV |
| อุณหภูมิการทํางาน | อุณหภูมิความชุ่มชื่นที่ความดันนาม |
| ความดันในการทํางาน | 1.6 MPa ~ 22.5 MPa |
|
ความหนาของแผ่นเปลือก (หนาผนังกลอง) |
≤ 150 มม |
| กว้างของกลอง | ≤ 3,200 มม |
| ความยาวของกลอง | ≤ 25,000 มม |
| การปั่น |
- กล่อง: SMAW, SAW - ท่อจุฬา: GTAW (TIG), SMAW |
| การเชื่อม NDT |
- ผ่าเรียงตามแนวยาว: 100% RT, 100% UT - ผิวรอบเปลือก: 100% RT 15% UT - ท่อมุมเย็บ: 100% UT, 100% MT |
1การทํางานอัตโนมัติเต็มที่ ปลอดภัยและน่าเชื่อถือ ด้วยอุปกรณ์ควบคุมและป้องกันเครื่องตู้หลากหลาย ความดันน้ําและความดันน้ํา และการเผาไหม้ทั้งหมดด้วยระบบควบคุมอัตโนมัติเครื่องปั่นน้ําร้อนยังได้รับการจัดสรรด้วยการควบคุมกระบวนการและการควบคุมอุณหภูมิและเวลา.
2. ใช้งานง่ายและบํารุงรักษา, ประหยัดแรงงาน
3อุปกรณ์พร้อมกับเครื่องเผาไหม้แบรนด์ชื่อนําเข้า, น้ํามันเผาไหม้เต็มและการประหยัดพลังงาน, การคุ้มครองสิ่งแวดล้อม
4. ห้องเตาอบที่ปิดทั้งส่วนเผาไหม้ ไม่มีการก่อการเสียหาย ดูดีและสะอาด
5โครงสร้างคอมแพคต์ การติดตั้งง่าย
หัวเครื่องปั่นมี หัวกําแพงน้ํา หัวเครื่องอบอุ่นสูง หัวเครื่องประหยัด และอื่นๆมันสามารถแบ่งออกเป็นชนิดปกปลาย ((ชนิดปิดปลาย) และชนิดคอลง.
หัวประกอบด้วยร่างหัว (หลอดเหล็กไร้รอยขนาดใหญ่), กล่องปลาย (กล่อง), จุดเชื่อมหลอด, ช่องมือ, โซกิตเทอร์โมเมตร และอื่น ๆและการตรวจสอบการปั่นถูกดําเนินการอย่างเข้มงวดในกระบวนการปั่นเพื่อรับประกันผลิตภัณฑ์ที่ได้รับคุณภาพ 100%.
กลอง เป็นภาชนะความดันทรงกระบอกที่ใช้ในการแยกน้ําหอมและการทําความสะอาดน้ําหอมในเครื่องปั่นน้ําท่อ เพื่อสร้างวงจรหมุนเวียนน้ําและเก็บน้ําปั่นฟังก์ชันหลักของมันคือการรับน้ําจากเครื่องประหยัด, แยกควายและน้ํา, จําหน่ายน้ําไปยังวงจรหมุนเวียนและส่งควายจืดไปยังเครื่องอบอุ่นที่มีปริมาณความร้อนและสื่อการทํางานที่ระบุไว้มันสามารถชะลอความเร็วการเปลี่ยนแปลงความดันควันเมื่อสภาพการทํางานเปลี่ยนแปลง และมีบทบาทบางส่วนที่ปั๊มเมื่อน้ําอาหารและภาระไม่ได้ประสานงานสําหรับเวลาสั้น ๆกลองมีอุปกรณ์ภายในสําหรับการแยกน้ําหอม, การทําความสะอาดด้วยควาย, การปรับปริมาณในหม้อต้ม และการเป่าต่อเนื่องเพื่อรับรองคุณภาพของควาย, ดังที่แสดงในรูป.
กลองคือส่วนที่หนาและแพงที่สุดในเครื่องปั่นแต่ยังสร้างความเครียดทางความร้อนเนื่องจากความแตกต่างของสภาพการทํางานและความสับสนของอุณหภูมิผนังฉะนั้น สภาพการทํางานไม่ดี และจําเป็นต้องติดตามสภาพการทํางานอย่างมีประสิทธิภาพ
รายละเอียดการแยกควาย-น้ํา
การแยกน้ําควายเป็นหลักกําจัดควายจากน้ําเกือบทั้งหมด เพื่อให้ควายน้อยมากจะไหลเวียนกลับจากล่างกลองไปยังท่อที่อบอุ่นผ่านการเชื่อมต่อทางออก (ลงมา)
ในระยะแยกระดับสอง, คันควายจะผ่านระยะรองของเครื่องแยกหรือองค์ประกอบ scrubber (มักเป็นแผ่นเรียงลําดับ corrugated ที่อยู่ห่างกันอย่างใกล้ชิด) เพื่อการกําจัดน้ําฝรั่งสุดท้ายจากนั้นลมควายก็ถูกปล่อยผ่านท่าเรือต่างๆ.
| ชื่อสินค้า | |
| ความจุของควาย | 6-30 ตันน้ําหอมต่อชั่วโมง |
| พลังงานเครื่องปั่น | 30-1300hp |
| ความดันในการทํางาน | 1.25Mpa 1.6Mpa 2.5Mpa |
| อุณหภูมิควาย | 193°C,204°C,226°C |
| ประสิทธิภาพทางความร้อน | 95% |
| การควบคุมการดําเนินงาน | การควบคุม PLC แบบฉลาด |
ปริมาตรเทคนิค
| ItemModel (รายการแบบ) | หม้อปั่นน้ํามันล้างแบบแนวราบแบบมีกล่องสองตัว | |||||||||
| ความจุของควาย (ตัน/ชั่วโมง) | 4 | 6 | 8 | 10 | 15 | 20 | 25 | 30 | 35 | |
| ความดันควันชื่อ MPa | 1.25/1.6/2.5 | |||||||||
| อุณหภูมิระดับระเหย °C | 194/203/225/400 | |||||||||
| ประสิทธิภาพการออกแบบ % | 92.26 | 92.23 | 92.22 | 92.26 | 92.26 | 91.99 | 91.82 | 91.99 | 92.17 | |
| อุณหภูมิน้ําอาหาร °C | 20 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | 105 | |
| น้ํามันที่มี | ไดเซล / น้ํามันหนัก / ก๊าซธรรมชาติ / LPG | |||||||||
| ค่าบริโภคน้ํามัน | ไดเซล กิโลกรัม/ชั่วโมง | 267.45 | 402.68 | 535.2 | 668.6 | 1002.6 | 1337.3 | 1671.6 | 2005.9 | 2336.8 |
| กาซธรรมชาติ Nm3/h | 329.4 | 425.9 | 567.9 | 709.6 | 1064.3 | 1418.4 | 1773.1 | 2127.6 | 2477.4 | |
| ขนาดรวม | ความยาว m | 5.2 | 5.9 | 7.2 | 7.8 | 8.5 | 9.2 | 11.4 | 11 | 11.2 |
| ความกว้าง m | 2.7 | 2.7 | 3.4 | 3.4 | 3.6 | 3.7 | 3.7 | 3.9 | 4.6 | |
| ความสูง m | 3.2 | 3.2 | 3.5 | 3.6 | 3.6 | 3.7 | 3.8 | 4.6 | 5.2 | |
ความสามารถในการออกแบบและผลิต
1. 2 สายการผลิตโค้ลเลอร์อัตโนมัติ
2. การบิดร้อนถึงรัศมีบิดขั้นต่ํา 0.6D
3. การบิดท่อผนังเปลือก มีเครื่องบิดแผ่นแนวราบและแนวตั้ง
4. ผลิตแผ่นสําหรับเครื่องปั่นโรงไฟฟ้าขนาด 1000MW
5การผลิตเครื่องแยกไซโคลนของเครื่องตู้ CFB
6การผลิตของ Header ตามมาตรฐานจีน (GB), มาตรฐานสหรัฐอเมริกา (ASME) หรือมาตรฐานสหภาพยุโรป (EN)
7- อุปกรณ์บําบัดความร้อนที่หลากหลาย รวมถึงเตาอบ 10 เครื่อง
